logo 知識庫首頁 ->CSiBridge ->上部結構 ->截面定義中混凝土澆筑荷載的意義及使用
截面定義中混凝土澆筑荷載的意義及使用
創建者:呂良,編輯者:呂良,最近更新:2019/07/23 15:16:14

問題描述:

 在定義I型鋼梁疊合梁橋、U型鋼梁疊合橋和預制混凝土I型梁疊合梁橋主梁截面時,在截面定義選項卡右側的荷載選項卡中,有一項【混凝土澆筑荷載】,該類荷載指的是什么類型的荷載,如何使用?


解答:

定義主梁截面時,在【截面屬性】選項卡右側存在一個【荷載】選項卡。對于常規混凝土箱梁截面或是其他類型的主梁截面,可以直接在該【荷載】選項卡中來定義與主梁截面相關的一些荷載,如護欄荷載、人行荷載、二期鋪裝、溫度荷載等;這些荷載的定義的方式和【橋梁】荷載選項卡中相對應的線荷載、面荷載及溫度荷載的定義方法是一致的。

如果用戶不需要定義上述荷載,則可以在主梁截面【荷載】選項卡中將其設置為【None】。需要注意是的是,如果在截面【荷載】中定義了主梁的相關荷載,在【橋梁】荷載選項卡中就無需再次定義,避免重復;另外,主梁截面【荷載】選項卡中定義的荷載,無法在【橋梁】荷載選項卡中修改,僅能在主梁截面【荷載】選項卡中修改。



對于I型鋼梁疊合梁橋、U型鋼梁疊合梁橋和預制混凝土I型梁疊合梁橋主梁截面,由于其施工工藝的不同,在截面【荷載】中也可以直接定義其施工階段的荷載。注意,該位置定義的施工階段荷載對應的是【橋梁】荷載選項卡板的濕混凝土荷載,主要用于施工階段分析,如果不需要做施工階段分析,則不需要定義該荷載。

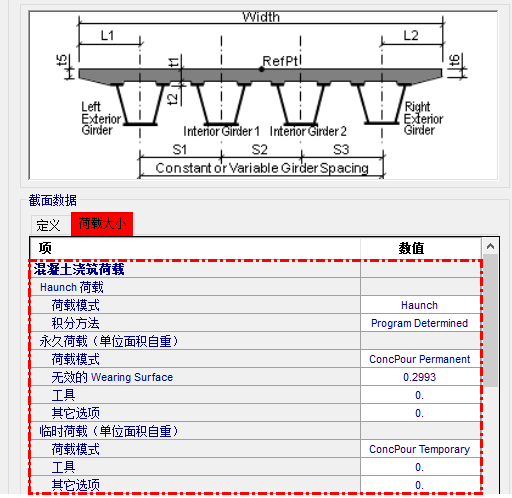

其施工階段的包含的荷載種類如下圖所示:


Haunch load(加腋荷載)用于考慮橋面板底面和肋梁頂面之間加腋混凝土的荷載,該部分荷載由線荷載模擬,可以由程序自動計算或由用戶手動指定荷載大小,如果不考慮這可以選擇“無”。

stay-in-place form loads(SIP荷載): SIP形式載荷僅適用于I型鋼梁疊合梁橋,并且模型主梁由多片I型鋼肋構成。用于考慮工型梁頂面內邊緣之間的均布荷載,具體分布形式如上圖所示。軟件默認設有一個“SIP荷載模式”用于加載,用戶需要手動指定該部分荷載,如果不考慮,選擇“無”即可忽略。

Permanent construction loads(永久荷載)在澆筑混凝土?xí)r,單位面積上施加的均布荷載,模擬施工時的附加荷載。該荷載在施工階段激活,但是在混凝土凝固后該部分荷載并未移除。例如未移除的模板荷載

Temporary construction loads(臨時荷載)在澆筑混凝土?xí)r,單位面積上施加的均布荷載,模擬施工時的附加荷載。該荷載在施工階段激活,但是在混凝土凝固后該部分荷載移除。例如臨時支架荷載

用戶在定義該類型的荷載時,需要依據具體的情況來選用荷載,避免定義錯誤或重復定義。
