問題描述：
在CSiBridge中，預應力鋼束是怎么定義的，鋼束的水平布置及豎直布置是依據什么規則輸入的？
解答：
在軟件中用戶可通過命令：【橋梁＞預應力鋼束＞添加新鋼束】來添加預應力鋼束。在該對話框中，用戶可定義預應力鋼束的所有參數：荷載模式、張拉方式、鋼束材料、鋼束面積等，這里不做詳細介紹。這里主要介紹的是在軟件中如何準確的輸入預應鋼束位置，該輸入規則適用于所有類型的預應力鋼束。
這里以某連續梁橋的一根預應力鋼束2M2為例，說明該預應力鋼束的輸入方法；該鋼束布置形狀如下圖所示：

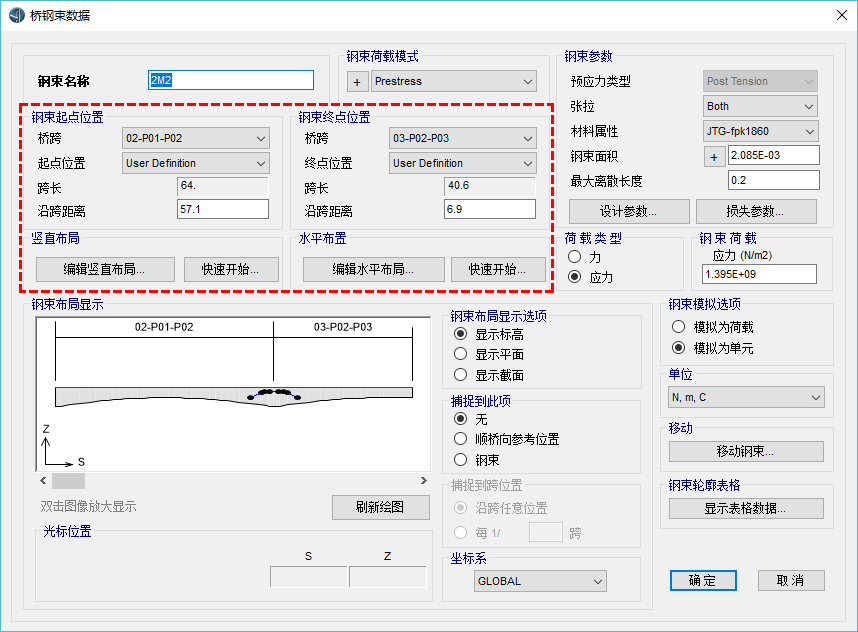

第一，在定義該鋼束的位置時，首先需輸入鋼束的起點位置及終點位置，在下圖紅色選框中，輸入鋼束起點及終點到其所在橋跨端點的距離。鋼束2M2起點位于第2跨，距離第二跨起始端距離為57.1m；終點位于第3跨，距離第三跨起始端為6.9m，填入數值如下所示；

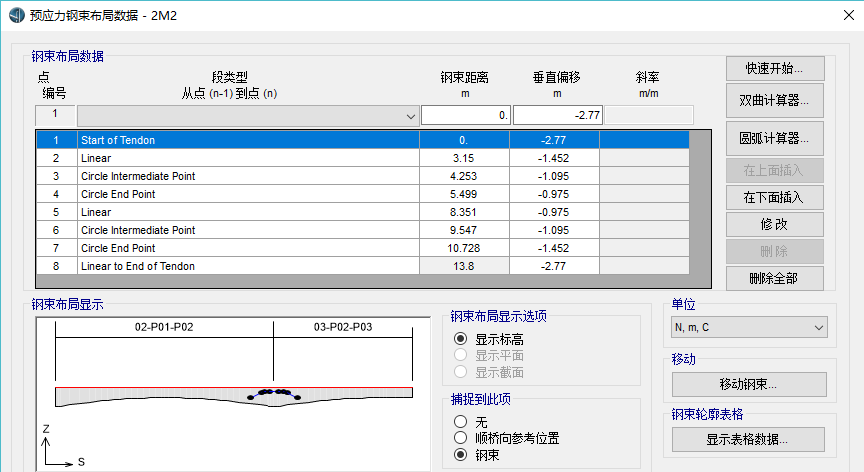

第二，確定預應鋼束起點位置和終點位置之后，可定義預應力鋼束的豎直布局和水平布局。CSiBridge依據鋼束控制點來確定鋼束布置，如鋼束的起始點、直線到圓弧過渡點、圓弧中點、圓弧結束點等。鋼束的豎直坐標均以梁頂水平線為參考，梁頂水平線標高默認為0。依據各個控制點到起始點的距離可以確定控制點的【鋼束距離】；依據各個控制點到梁頂水平線距離可以確定控制點的【垂直偏移】，將上述鋼束整理后，其輸入數據如下：
其中，各個段類型的意義如下：
linear—當前輸入數據點n和前一個數據點n-1之間為線性函數變化；
Parabola
Intermediate Point—當前輸入數據點n和前一個數據點n-1之間為二次函數變化，該二次函數通過n-1點、n點和n+1點；
Parabola
End Point—當前輸入數據點n和前一個數據點n-1之間為二次函數變化，該二次函數通過n-2點、n-1點和n點；
Parabola
End Point and Initial
Slope—當前輸入數據點n和前一個數據點n-1之間為二次函數變化，該二次函數通過n-1點和n點，并且n-1點處的斜率與前一分段函數連續。如果沒有前一分段函數則該段初始斜率為0；
Parabola
End Point and Final
Slope—當前輸入數據點n和前一個數據點n-1之間為二次函數變化，該二次函數通過n-1點和n點，并且n點處的斜率與后一分段函數連續。如果沒有后一分段函數則該段終止斜率為0；
Circular
Arc Intermediate Point—當前輸入數據點n和前一個數據點n-1之間為圓曲線變化，該圓曲線通過n-1點、n點和n+1點；
Circular Arc End
Point—當前輸入數據點n和前一個數據點n-1之間為圓曲線變化，該圓曲線通過n-2點、n-1點和n點；

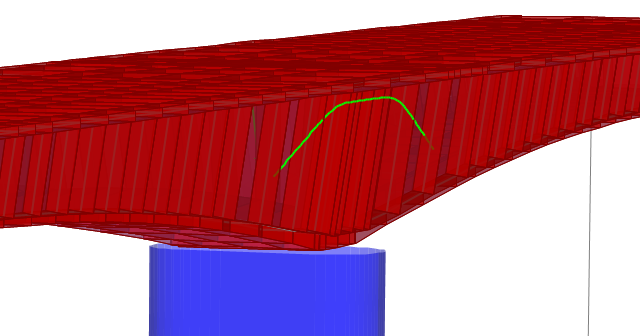

第三，預應力鋼束的水平布局的定義方式于鋼束豎直布局的定義方式類似，這里不再重復介紹。定義完成后預應力鋼束顯示如下：
