問題描述：
CSIBridge在進行施工階段分析時，對于一些臨時支撐結構如何進行模擬？
解答：
在CSIBridge中可采用連接單元約束相應節點的自由度，來模擬臨時支撐結構。具體操作步驟如下：
1.定義一個連接單元；
構件>屬性連接>類型>連接屬性，定義連接單元，臨時支撐。這里采用零長度連接單元進行模擬，如圖1所示；

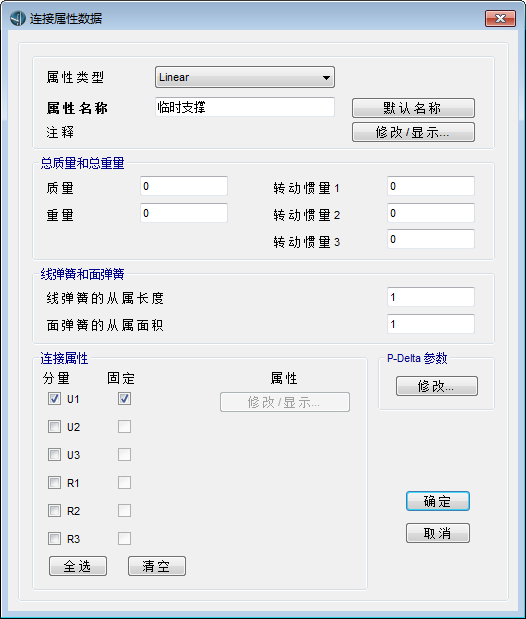

圖1 定義連接單元
一般對于臨時支撐，不需要考慮其質量和重力，并且其僅約束了結構的Z向運動。因此，上圖中質量和重量均設置為零。U1方向默認為連接單元的軸向方向。采用單點支撐繪制連接單元時，連接單元的軸向方向也就是全局Z向。因此，約束連接單元的軸向運動U1也就是約束了結構在該處全局Z向運動；相應的U2和U3表示水平方向約束，可根據實際要求設置較小的剛度值。這里沒有考慮臨時支撐的水平剛度，故U2和U3沒有勾選。；
2.繪制單點支撐；
高級>繪圖>繪制單點連接
，選擇定義好的臨時支撐，在需要添加臨時支撐的位置繪制單點連接；

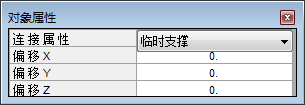

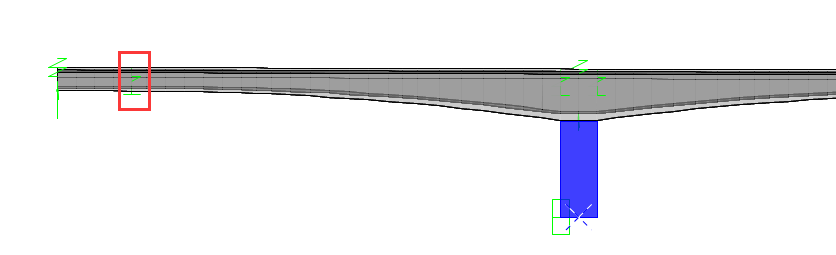

圖2繪制臨時支撐
3.設定結構組；
高級>定義>對象組列表>添加對象組，添加一個臨時支撐對象組，并把剛才定義的臨時結構指定到臨時支撐對象組。這里需要注意的是，如果分時段激活臨時支撐結構，就需要定義多個對象組。

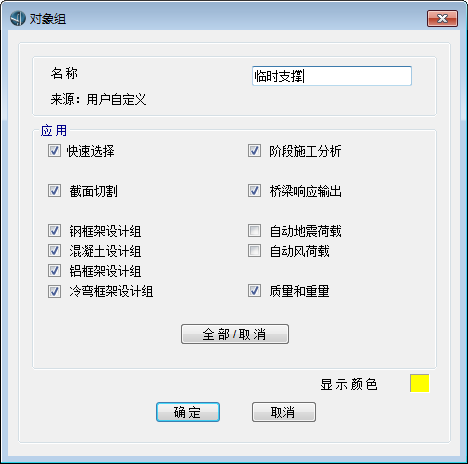

圖3 定義結構組
4.在相應的施工階段激活相應結構組；
在施工階段定義中，在相應的施工階段激活臨時支撐結構組，待相應截段施工完畢，就可以鈍化臨時支撐。

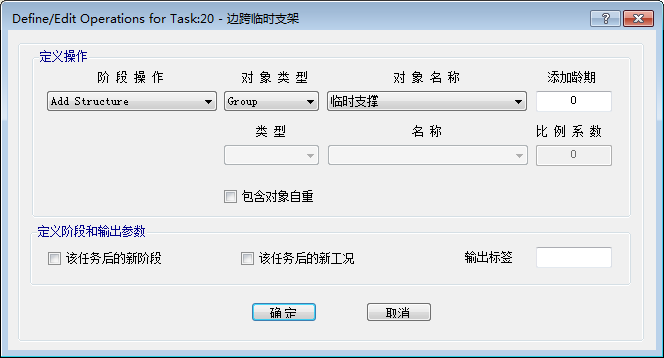

圖4激活結構組
