問題描述：
如圖1所示的塔結構模型，在風荷載工況下的分析結果異常。以“WIND_X+” 工況（通過面對象施加的X正向風荷載）結果為例，結構位移Ux均為0。風荷載本身定義和設置并沒有問題，請問這是什么原因?qū)е碌模?

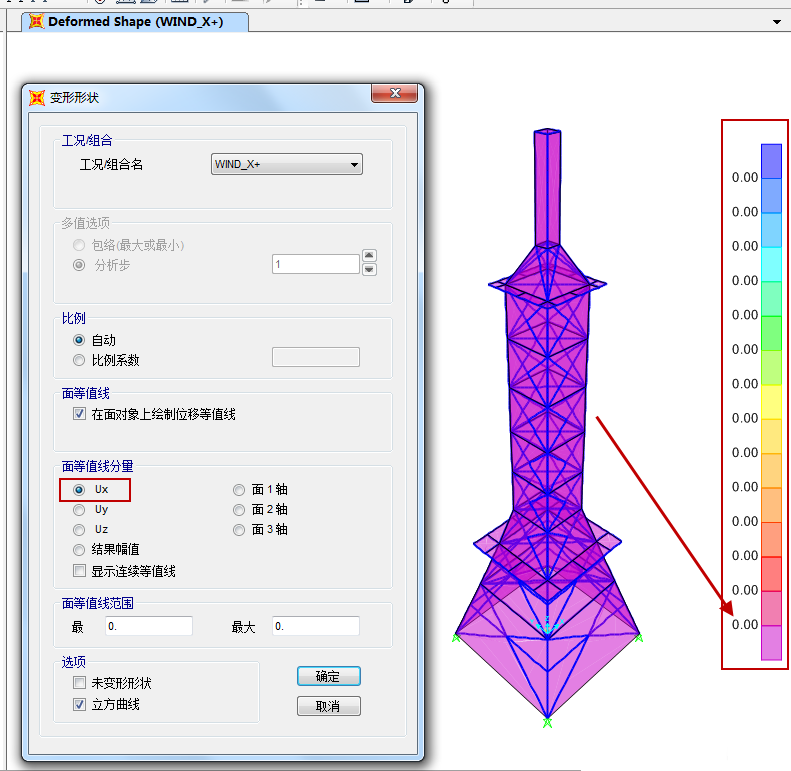

圖1 WIND_X+工況下Ux位移值
解答：
通過顯示>顯示其他指定>節點，檢查模型中節點的特殊指定。如圖3所示，顯示節點束縛。

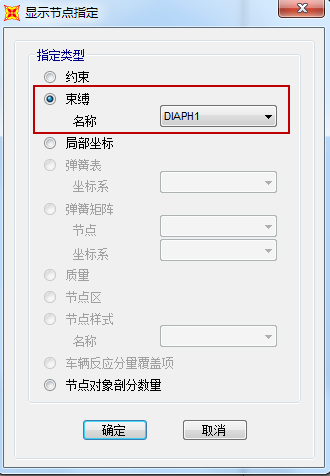

圖2 顯示節點指定
“DIAPH1”約束類型為隔板約束（Diaphragm）。隔板約束的作用是使所有被其約束的節點作為一個剛性的平面隔板一起移動。實際上就是限制節點之間在平面內的變形，即所有被約束的節點之間在平面內無相對的位移，但對平面外性能沒有影響。

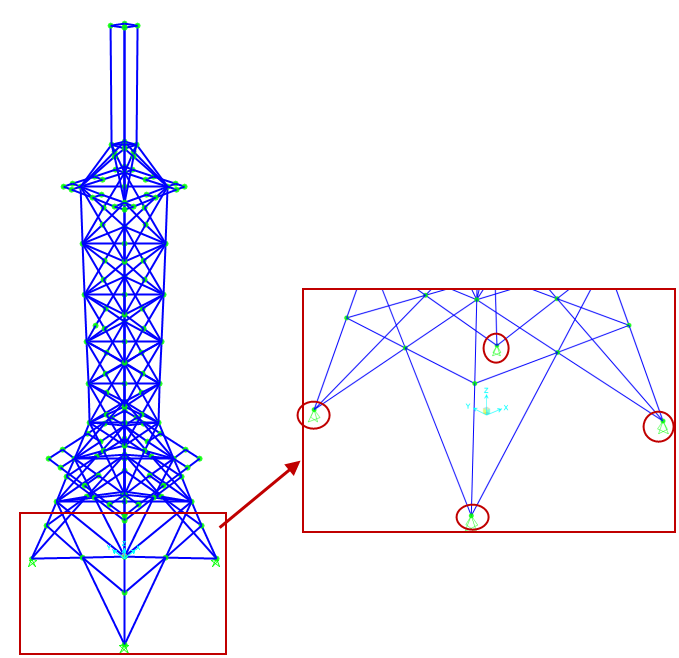

圖3 顯示節點約束
由圖3可知，隔板約束“DIAPH1”包含模型中從頂部到底部的所有節點。（注：圖3中顯示為綠色的節點代表包含在隔板約束中的節點。）
容易觀察到結構底部鉸支，即底部4個節點被約束X、Y、Z平動自由度。結合前面關于 “隔板約束作用”的說明，就不難想象導致問題的原因了。隔板約束“DIAPH1”連接模型中所有節點在一起，其他節點的平動自由度也會受到相同的限制。故在橫向風荷載作用下，結構沒有水平位移。
解決該問題，有兩種方法：
1.直接刪除對節點的隔板約束指定。
使用“Ctrl+A”命令選中整個模型，點擊菜單指定>節點>束縛，彈出如下圖所示對話框，選擇“None”,點擊 “確定”，完成刪除隔板約束的操作。

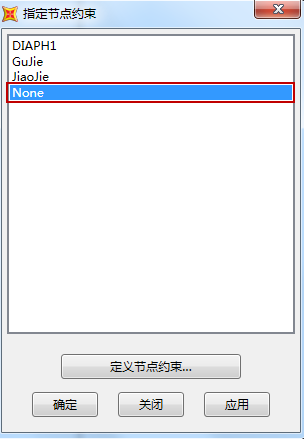

圖4 指定節點約束對話框
2.修改隔板約束“DIAPH1”的定義。
如果由于分析需要（例如：地震工況中考慮偶然偏心的影響或通過隔板施加風荷載），不能刪除模型中隔板約束的指定，那么此時需要用戶指定對不同標高的節點組分別定義相應的隔板約束，再指定給這些節點。
其實，程序中“指定不同隔板約束到每個不同的Z高度處”選項，如下圖5所示，可以便捷地實現為這些節點分別指定不同隔板約束的功能。

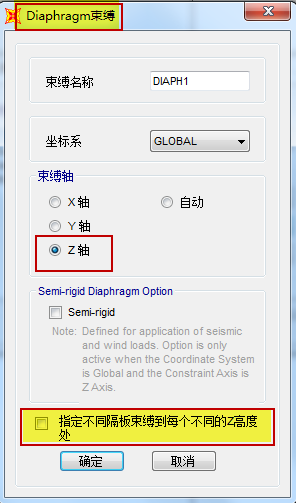

圖5 定義隔板約束
該選項只有在選擇束縛軸為“Z軸”時，才會被激活。使用這個選項，程序會自動對具有相同Z坐標的點生成獨立的隔板約束。
對于該模型來說，可以對整個模型中的節點指定一個隔板約束（例如“DIAPH1”），程序會自動分別在各樓層生成隔板約束，如下圖6所示。這樣就避免了手動的定義、選擇、指定等重復性操作，幫助用戶提高工作效率。

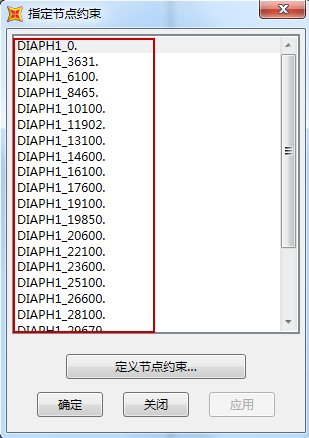

圖6 在樓層處自動生成隔板約束
按上述兩種方法修改后，分析可得到正確的位移結果，如下圖7所示。

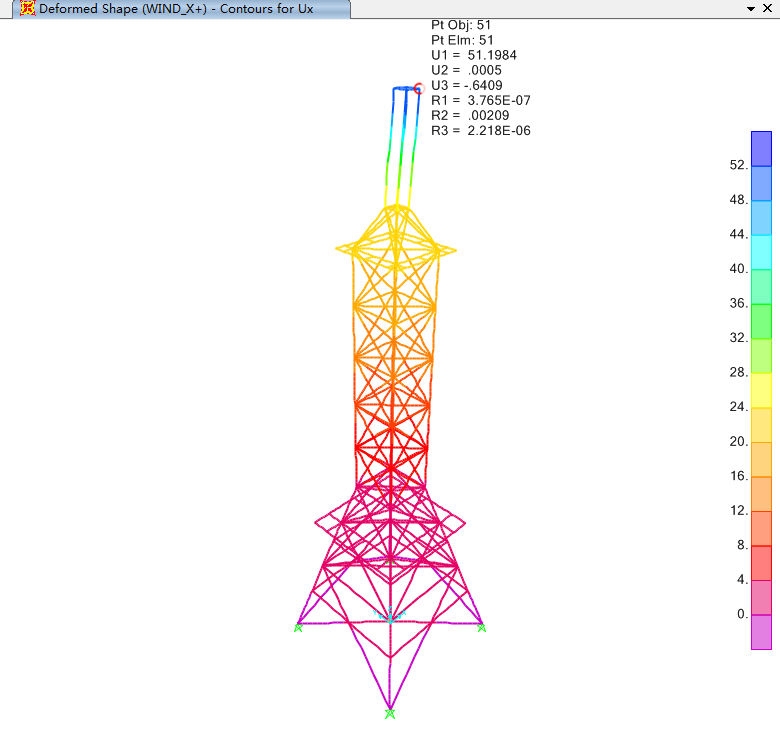

圖7 WIND_X+工況下Ux位移值
