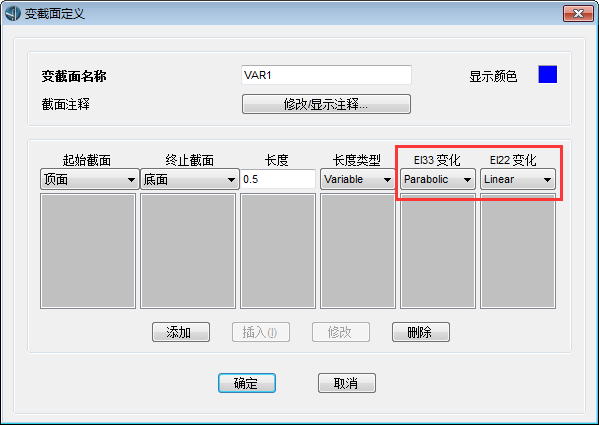

問題描述：在CSiBridge和SAP2000中變截面的參數設置對話框如下圖所示。其中包含“EI33變化”和“EI22變化”，這些參數具體會在有限元層級產生什么影響? 高度較大的變截面橋墩對變截面的設置較為敏感，如何定義變截面才能精確地模擬變截面高墩的剛度?
解答：
在CSiBridge和SAP2000中都引入了對象的概念，一個對象一般對應實際工程中的一個梁或柱。一個梁或柱對象可能包含一個或多個框架有限元單元。所以框架截面屬性是先指定配給梁或柱對象，再自動分配給其包含的有限元單元，進而生成剛度矩陣。
顧名思義參數“EI33變化”和“EI22變化”是指截面沿22軸和33軸的抗彎剛度的變化規律，可選項為linear、parabolic和cubic，即按線性、二次和三次規律變化。在有限元單元層面，EI33和EI22變化函數是單元?jiǎng)偠确e分公式中所必需的參數，它們會直接影響單元矩陣的取值[1]。
為了驗證以上結論，建立如圖1所示的模型。模型中有多個高20m的變截面柱。截面均為矩形，頂部截面1×2m，底部截面5×2m，梁高線性變化。柱底固接，柱頂部施加10000KN的水平力。Y坐標相同的柱被賦予相同的變截面。變截面名稱分別為“l(fā)inear”、“parabolic”和“cubic”，三個變截面屬性中其他參數均相同，僅剛度變化分別設為linear、parabolic和cubic，具體設置如圖2所示。X坐標相同的柱具有相同的單元?jiǎng)澐址绞?。第一排柱?duì)象不進行單元?jiǎng)澐郑坏诙挪捎酶呒?jí)>指定>框架>自動框架劃分，將柱對象劃分為8個單元；第三排采用高級>編輯>線>分割框架，將柱對象劃分為8個單元。有限元分析模型如圖3所示。計算結果中各個柱頂部節點位移如圖4所示。

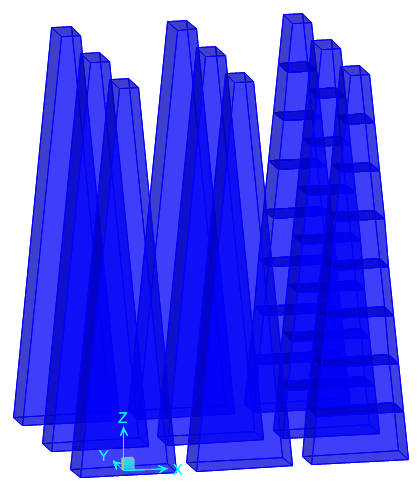

圖1 模型外觀圖

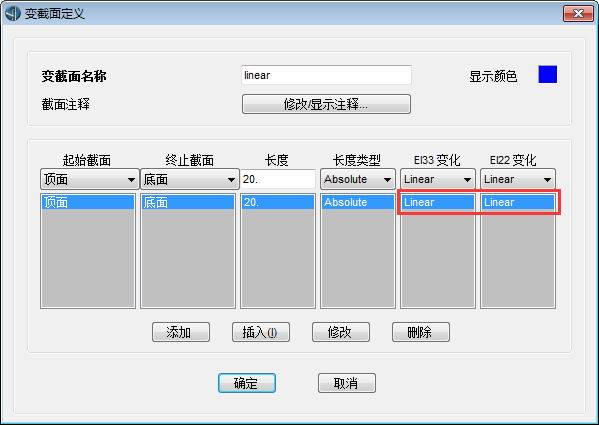

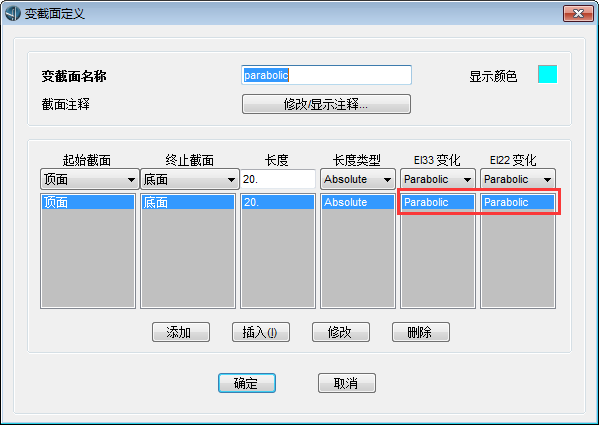

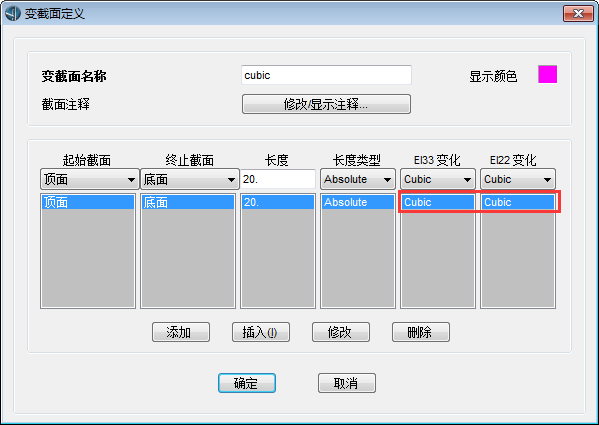

圖2 各截面剛度變化參數設置

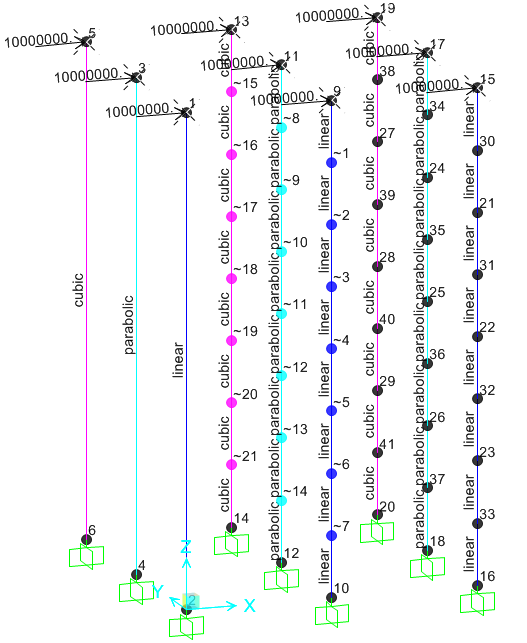

圖3 有限元分析模型圖

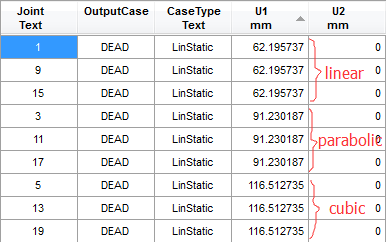

圖4 各柱頂部節點水平位移
由圖4中可以看到僅包含一個單元的柱對象頂部節點，即1、3、5號節點的水平位移并不相同。說明了剛度變化規律參數會決定有限元層面上變截面單元的單元?jiǎng)偠染仃?；然而不論采用什么方式將柱?duì)象劃分為多個單元，對柱頂部節點的位移沒有影響。說明該案例中的變截面屬性設置將剛度按線性、二次和三次變化的假定擴展到了整個構件。
在商業工程有限元軟件中通常為了獲得確定并易于計算的單元?jiǎng)偠染仃嚕瑢?duì)于單元內部的剛度變化規律只提供線性、二次和三次三種假定。這些剛度變化規律假定只有在特定的情況下與解析解相同。如矩形截面的慣性矩公式如下：
I=(bh3)/12
則梁高沿軸向線性變化時，抗彎剛度按三次函數變化；梁寬沿軸向線性變化時，抗彎剛度按線性函數變化。所以該算例中選擇“cubic”變截面所得的結果為精確解，選擇“l(fā)inear”變截面的墩頂位移與之相差將近50%，所以對于高墩來說剛度變化與實際不符會產生不可接受的誤差。
對于實際工程中會涉及到的很多變截面高墩，如空心變截面橋墩、幾何尺寸不按線性變化的截面。以上案例中變截面中的設置會將原本僅用于有限元單元內部的剛度變化規律擴展至整個構件，模擬方式是不可取的。
對于復雜的變截面高墩，應該建立多個中間截面以正確模擬構件剛度。再建立與上個案例相同的三個變截面柱。新模型變截面屬性中將柱對象平均分為4段，并手動定義分段位置的中間截面。三個變截面屬性修改如圖5所示。其中截面2、3、4是對應位置的中間截面，矩形截面高沿軸線線性變化。模型外觀和有限元分析模型如圖6、7所示。

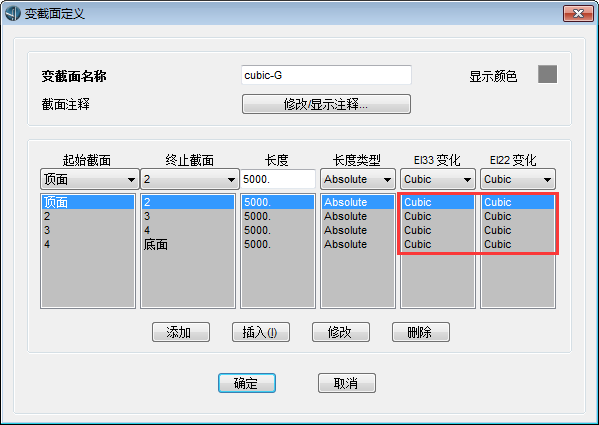

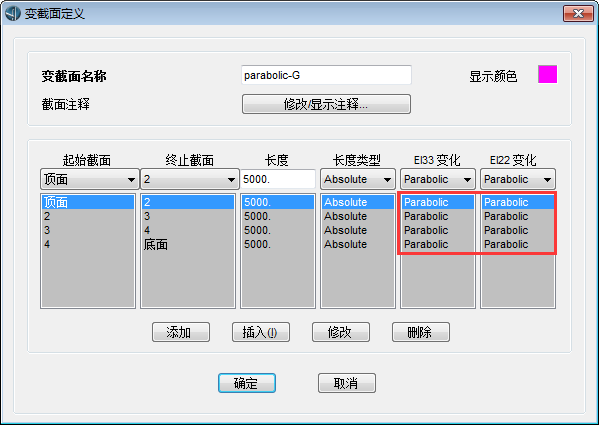

圖5 修改后的版截面屬性

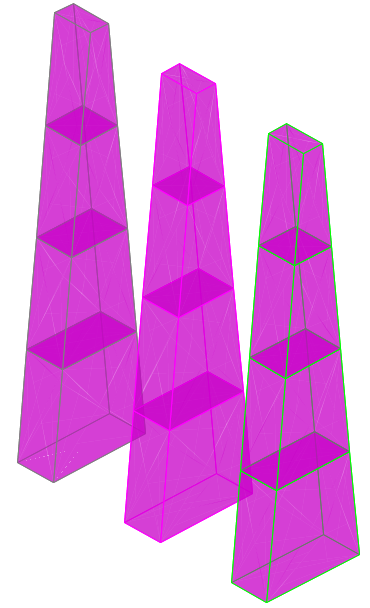

圖6 模型外觀圖

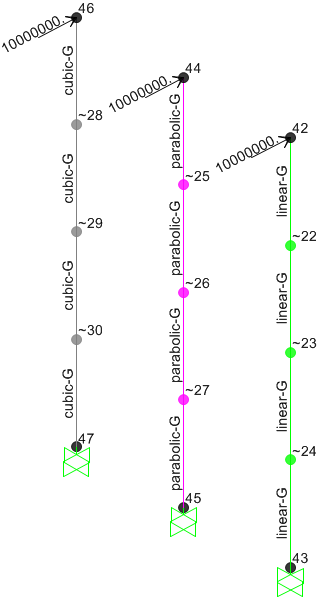

圖7 新有限元分析模型

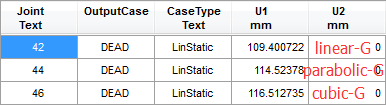

圖8 新模型頂點位移計算結果
由上文可知采用“cubic-G”截面的計算結果為精確解。圖8中可以看出在設置了中間截面之后，每個單元內部的剛度變化規律取不同值對結果的影響并不大。
結論
總結上文可以得到以下結論：
-
“EI33變化”和“EI22變化”（線性、二次和三次）是程序?yàn)榱说玫酱_定的單元?jiǎng)偠染仃囁俣ǖ膯卧獌?nèi)部抗彎剛度變化規律。
-
高墩構件的實際剛度變化規律通常較為復雜，難以用線性、二次和三次近似。但是如果用戶在變截面中只定義了起始和終止截面，程序會將以上假定拓展至整個構件。這與實際情況不符，會產生較大的計算偏差。即使將構件劃分為多個單元也不會改善分析精度。正確的做法是在定義變截面時輸入構件的中間截面，以描述截面的具體幾何變化。
-
定義足夠數量的中間截面后，各中間節段“EI33變化”和“EI22變化”的設置對結果影響較小。如可以推算剛度變化解析解（如矩形截面僅梁高或梁寬按線性變化時）可按解析解設置。但通常需要按經驗設置，如工程中常用的空心截面一般推薦使用二次變化。
參考文獻
[1]陳偉平,肖承初. 變截面梁的有限元計算分析[J]. 中國水運(下半月),2011,06:237-238.
