問題描述：
混凝土箱梁的梁高、腹板厚度和底板厚度分別按拋物線、多段折線和線性沿橋跨變化。欲對其進行建模，如何在CSiBridge中實現？
解答：
CSiBridge采用基于對象的工作流程，具有強大的幾何建模功能，能夠輕松完成多參數按多規律變化的上部結構建模。
在CSiBridge中實現上部結構變截面的主要步驟如下：
-
定義橋截面，輸入作為基準的主梁截面參數。
-
根據每個參數的變化規律定義參數變化函數
-
組裝橋梁對象，在橋跨主梁截面的參數中引用對應的參數變化函數
示例連續梁，中支點處梁高6.65m，跨中梁高為3.85m，梁底下緣按拋物線變化。箱梁頂寬13.4m，箱梁底寬6.7m。頂板厚度40 cm，底板厚40至100cm，按直線線性變化，腹板厚48至60、60至90cm，按折線變化。

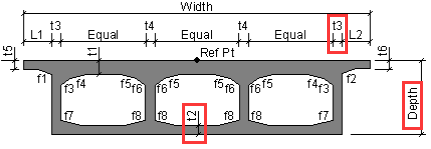

在構件>上部結構>橋截面下新建橋梁截面。依照軟件中的提示圖（如圖1）輸入描述主梁截面形狀的參數。需要變化的參數梁高、底板厚度、腹板厚度分別對應為圖中的Depth、t2、t3。
圖1 截面參數提示圖
在構件>上部結構>參數變化中分別定義梁高、底板厚度和腹板厚度變化函數。函數的橫坐標為沿跨度方向的長度，正方向與布局線一致，縱坐標為基于基礎截面數據的變化增量，正值為增加、負值為減小。
梁高、底板厚度和腹板厚度的變化函數分別如圖2、3、4所示。
圖2 梁高參數變化函數
圖3 底板厚度參數變化函數
圖4 腹板厚度參數變化函數

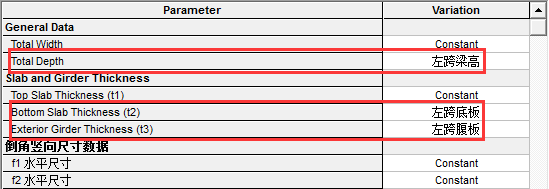

最后在橋梁>橋跨組裝橋梁對象時，在對應參數中引用先前定義的變化函數即可完成多參數按多規律變化的上部結構建模。如圖5所示。
圖5 引用參數變化函數

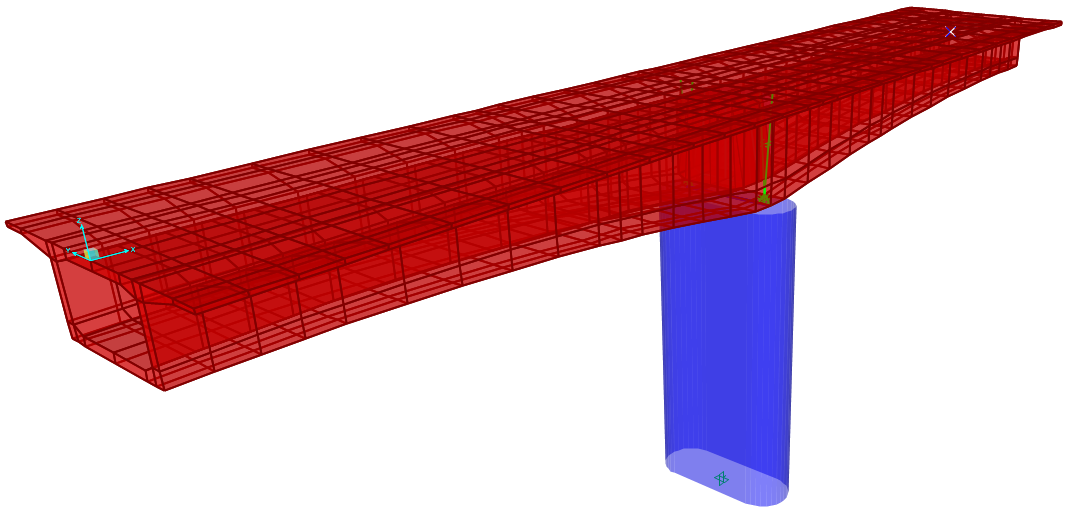

最終效果如圖6所示。
圖6 變截面最終效果
