問題描述：

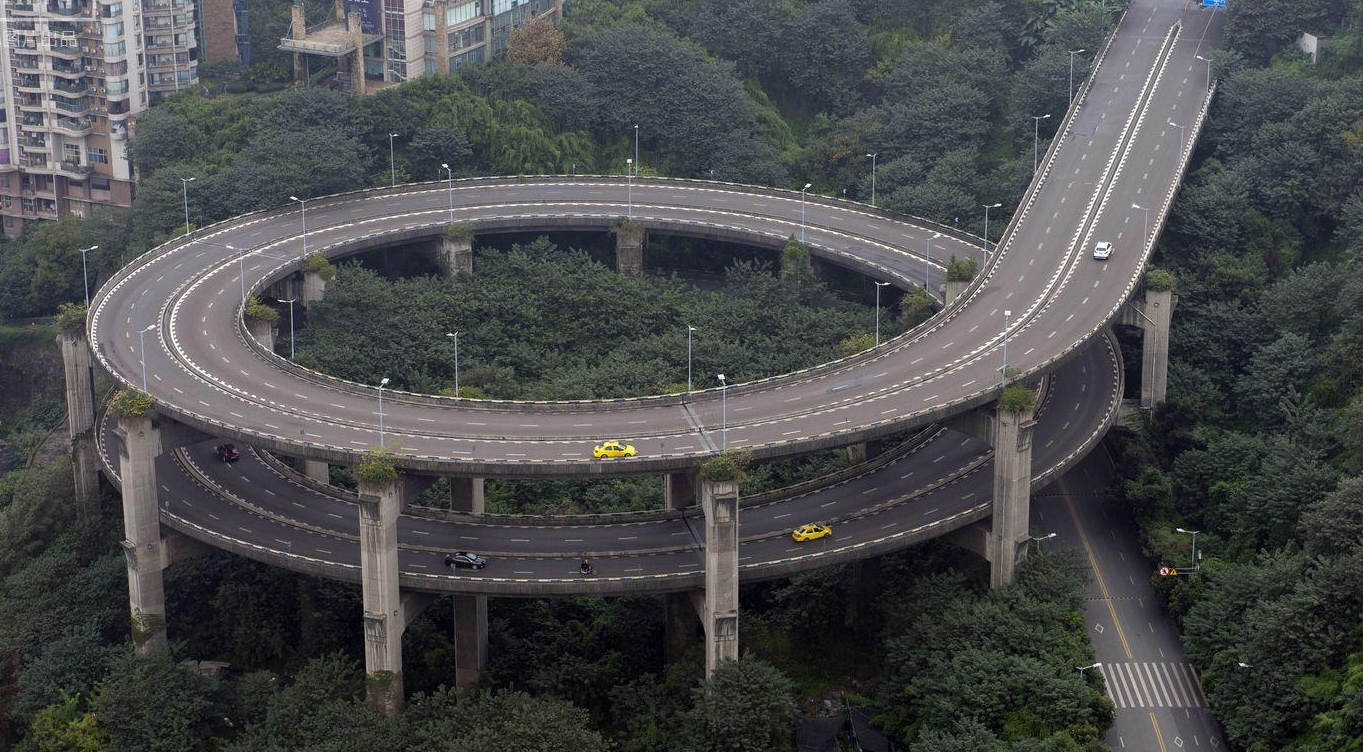

如何在 CSiBridge 中快速建立類似下圖所示的環形匝道橋？
解答：
CSiBridge 中橋梁主梁的線形依據布局線的形式確定，因此需要先定義圓環形的的布局線，然后在生成“橋?qū)ο蟆睍r(shí)選擇對應的布局線，程序會自動生成相應的主梁模型。

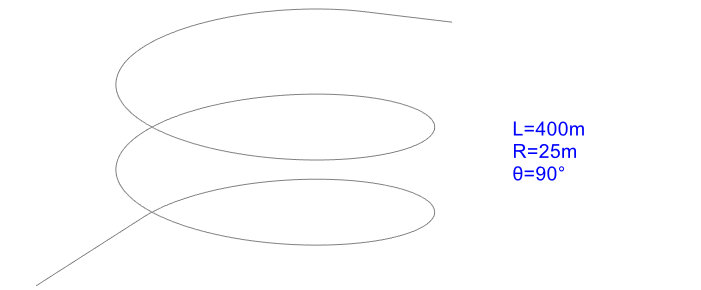

以下圖所示的圓形曲線為例，該曲線總長度為 400m，初始直線段為 30m，圓曲線半徑為 25m，初始方向角為 N900000E，終點方向轉角為 S000000E，現在在 CSiBridge 中定義該布局線：
對于圓環形的布局線，程序中有兩種定義方式，一種是通過節段曲線“圓弧曲線（Curve

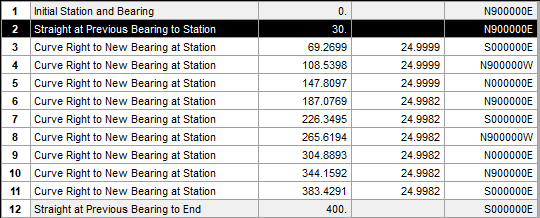

Right to New Bearing at Station）”的方式定義。該方式可以定義帶有回旋線的公路曲線，但是每節段的轉角不能大于 180°。因此，對于上述問題，需要將數據分成多段分別定義，并輸入半徑和轉角，具體輸入數據如下：

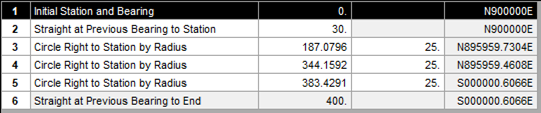

另一種是通過節段曲線“圓曲線（Circle Right to Station by Radius）”的方式定義，該定義方式適用于不需要定義回旋線的高速公路橋梁。通過該方式定義時，僅需要指定曲線的起點里程和方向，沒有節段轉角限制，定義方式更簡潔。定義完成后的數據如下圖所示：

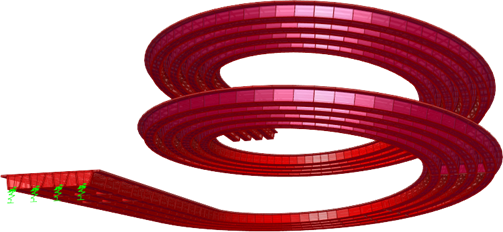

以上兩種定義方式的效果相同，如果不需要設置回旋線，第二種定義方式更加方便。定義完成后的，生成匝道模型如下圖所示。
