問題描述：

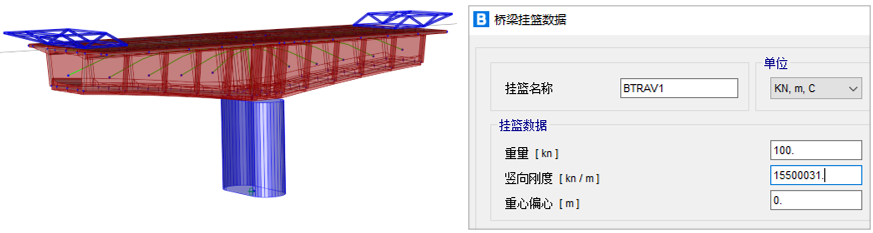

當橋梁采用懸臂節段施工時，需要定義施工掛籃。在CSiBridge“橋梁”選項卡【施工】中可以直接定義掛籃，如下圖所示。在定義時掛籃的各個參數表示的是什么？
解答：

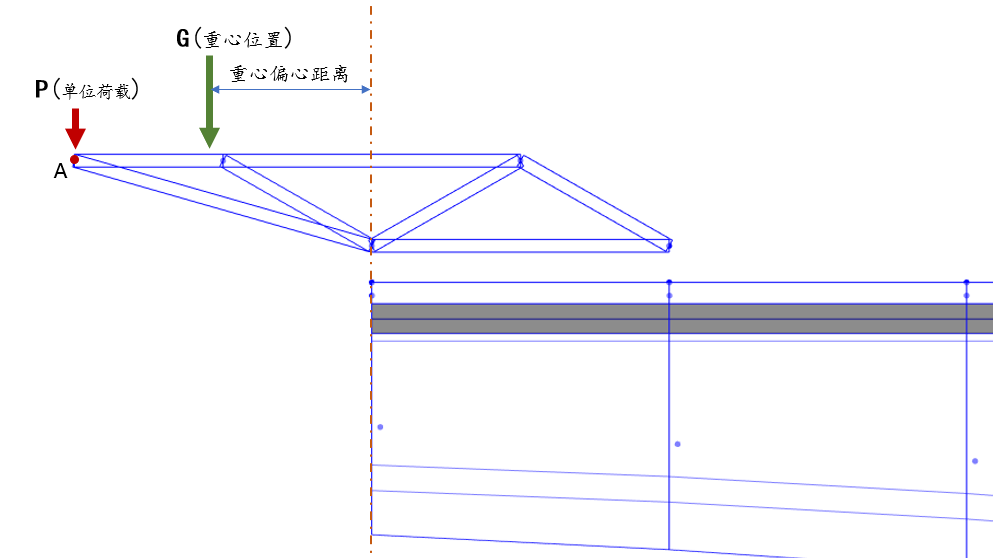

在CSiBridge中采用“分段式橋梁”建模助手建立橋梁模型時，可直接在“橋梁”選項卡中通過參數化的方式來定義掛籃。定義好的掛籃可以直接在施工階段分析中激活或移除。在定義施工掛籃時需要定義掛籃的重量、豎向剛度和偏心距離，其表示的含義通過如下示意圖來說明：
掛籃參數：
-
重量：表示整個掛籃的自重，填入時需要注意單位。
-
豎向剛度：該剛度反應了掛籃自身的剛度，其意義為：在掛籃懸臂端點A施加的單位荷載P與掛籃在端點A位置處產生的撓度的比值。程序中默認豎向剛度為較大的數值，表示掛籃自身引起的變形很小，用戶可依據真實情況填寫。
-
重心偏心：掛籃重心距離懸臂梁澆筑端的距離為重心偏心距離。注意：當數值為正表示掛籃沿主梁即將施工的方向偏移，數值為負則表示掛籃朝主梁已澆筑的方向偏移。程序默認值為0，表示掛籃荷載施加在懸臂端，如上圖所示。
在施工階段使用掛籃時需要注意：
1. 在一個施工階段，一個掛籃僅能存在于一個位置；如果一個階段需要使用多個掛籃（即使掛籃相同），也需要定義多個掛籃。

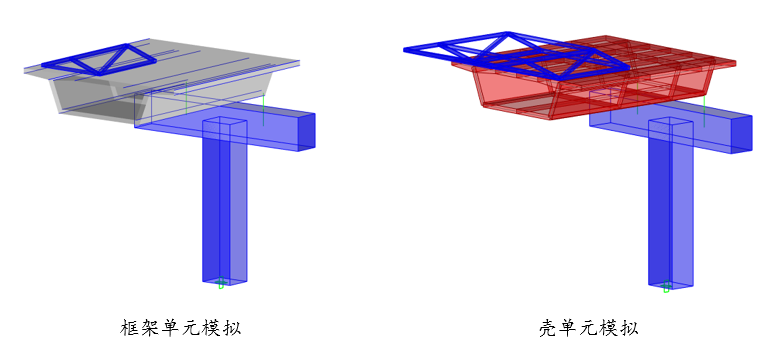

2. 當主梁采用框架單元模擬時，掛籃將采用單榀框架模擬，如下左圖所示。當主梁采用實體單元或是殼單元模擬時，掛籃將采用兩榀框架模擬，如下右圖所示。此時每榀框架承受上述指定重量荷載的1/2。
