問題描述：
在定義索的初始幾何信息時，在【分段點坐標】選擇中有兩個選項“變形前幾何形狀”和“變形后幾何形狀”，這兩個選項有對建模及索的最終狀態有何影響？
解答：
在繪制索單元時，索初始幾何信息中的【分段點坐標】選項決定了建模時索的繪制位置。
如果選擇“變形前幾何形狀”繪制索，表格將顯示在索起點和終點不變的條件下，無應力索長對應的索線形。計算時程序會給索指定非常小的自重荷載以計算索的線形，程序?qū)⒁罁?jù)該變形前的線形坐標繪制索。
如果選擇“變形后幾何形狀”繪制索，表格將顯示在索起點和終點不變的條件下，依據無應力索長并考慮索的自重以及【索參數】一欄指定的“附加重量”和“附加均布荷載”計算出的索線形，程序?qū)⒁罁?jù)該變形后線形坐標繪制索。

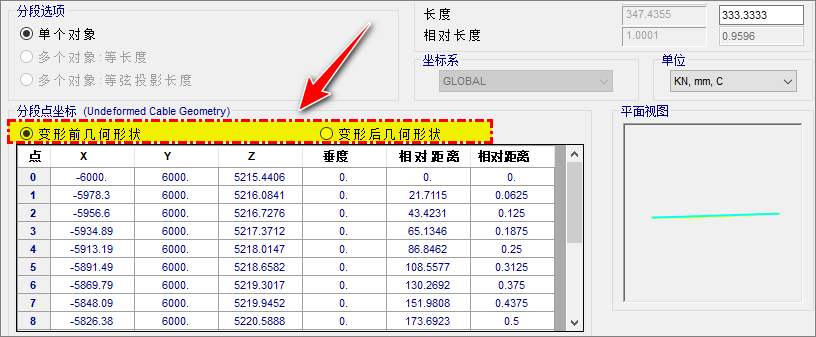

現在通過一個案例來說明該問題：繪制一根無應力長度為6000mm的索，單位長度的附加重量為100N/mm，為了便于讀取索的變形，將分段數設置為16段，如下圖所示。

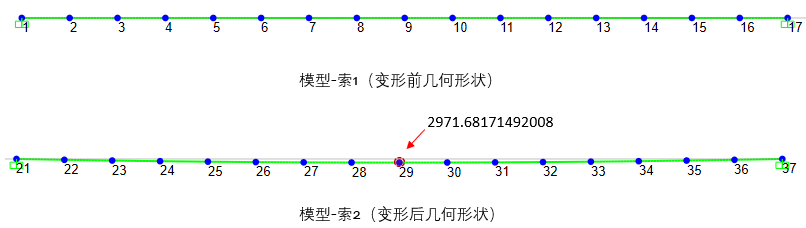

通過上圖中選項1“變形前幾何形狀”建立模型-索1，通過選項2“變形后幾何形狀”建立模型-索2，模型視圖如下：
由上圖中可以看到“模型-索1”中索各個節點的標高（z軸高度）與軸線3000mm重合，索建模的位置為并未發生變形時的位置。而“模型-索2”中，索與軸線3000mm分離，越靠近跨中兩者的間距越大，此時索位置為考慮了索的自重后的線形，其坐標是按照“變形后幾何形狀”建立的。將該模型運行"DEAD"工況，分別查看結構的軸力圖和位移如下所示：

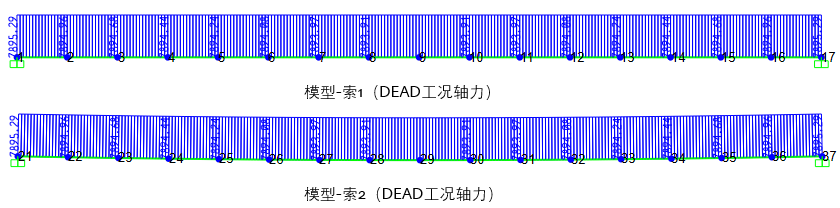

比較兩個模型的軸力可以發現，雖然索單元建模的位置不同，但是索的邊界條件、荷載條件、索的無應力長度均相同，因此在重力荷載工況下兩者的軸力是完全相同的，均為7895.29N。

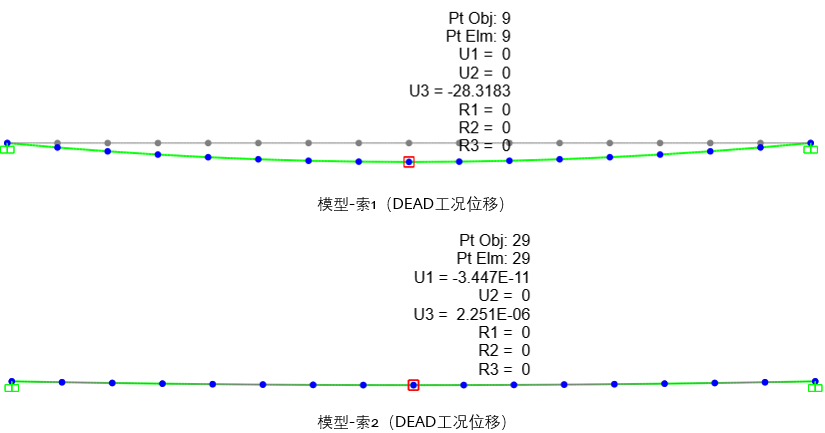

比較兩個模型的位移可以發現兩者的位移差異很大，“模型-索1”跨中節點的豎向位移為-28.3183mm，而“模型-索2”跨中節點的豎向位移為0。但是需要注意的是這兩個模型建模的初始位置并不相同，對于“模型-索1”跨中的最終坐標為3000-28.3183=2971.6817mm，而對于“模型-索2”跨中的最終坐標為2971.6817149-0=2971.6817mm，兩者最終位置完全相同。
總結：繪制索時選項“變形前幾何形狀”和“變形后幾何形狀”會影響索的建模位置，但是并不會影響索結構的最終狀態。
