問題描述：
如下所示，采用異形 SD 截面的鋼構件，材料為 Q235，強度設計顯示的應力比滿足要求，為什么截面上最大正應力 S11 為 467.087MPa，遠超過了材料的強度設計值？

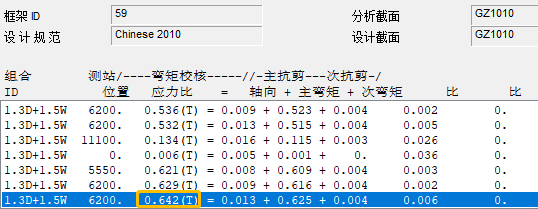

圖1. 構件應力比

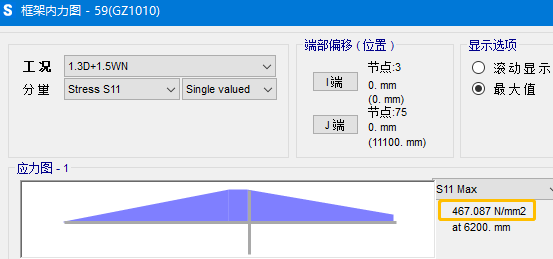

圖2. 構件截面軸應力
解答：

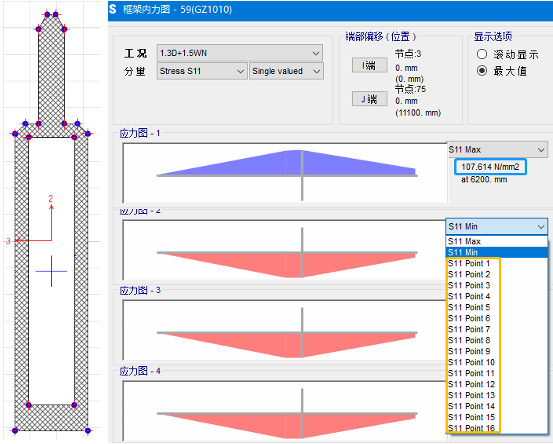

SD 截面中用于輸出截面應力的默認應力點為該截面的矩形外包框的四個角點和截面形心。因此，對于如下所示的異形 SD 截面，矩形外包框的四個角點位于該截面的實體區域之外，基于該應力點的正應力 S11 （如 467.087MPa）無實際意義。如果沿該截面的實體區域邊界自定義十六個應力點（如以下左圖中的藍點所示），則最大的截面正應力 S11 為 107.614MPa，小于 Q235 的強度設計值。
