問題描述：

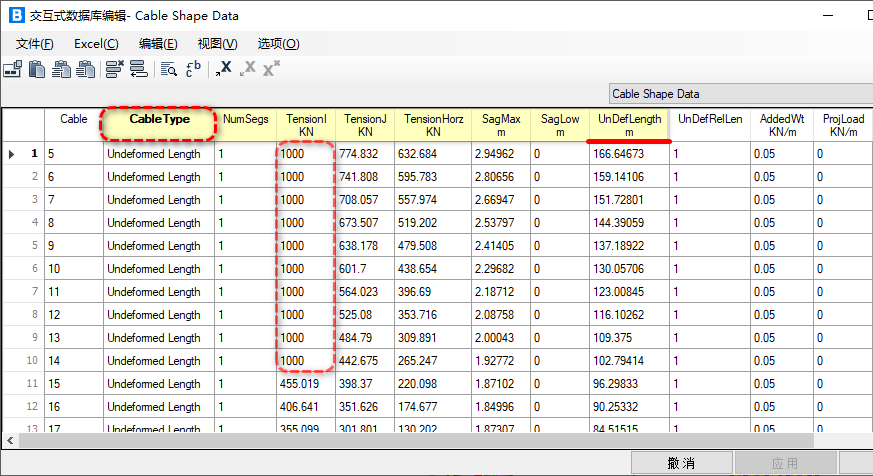

通過交互式數據表格將該結構索單元I端的初始張拉力修改為1000KN，如下圖所示。點擊應用后，再次查看模型，發現模型中對應索的張拉力并沒有改變，這是為何？
解答：
導致該問題的原因是由于該索的初始幾何信息是通過索的無應力長度來定義的，而在交互式數據表格中用戶是通過修改I端張力來修改其初始幾何信息的，這種修改方式是無效的。

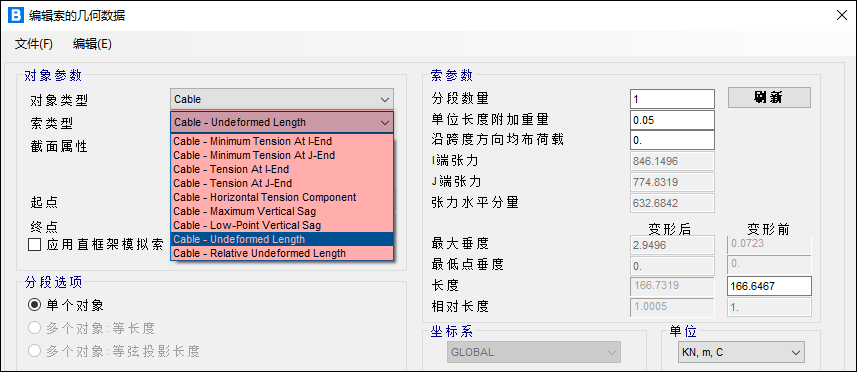

CSiBridge中索的初始幾何信息可通過某一端的張拉力、最大垂度、無應力索長等多種方式定義，如下圖【編輯索的幾何數據】窗口【索類型】所示，其具體含義及使用方法可參考知識庫文章《索單元初始幾何信息的定義》。
由于索的初始幾何信息有多種定義方式，因此在交互式數據表格中同樣會有多種方式記錄索的初始幾何信息。交互式數據表格中的信息與【編輯索的幾何數據】窗口中的信息是一一對應的。
需要注意的是：交互式數據表格中【Cable Type】與【編輯索的幾何數據】窗口中索類型是對應的，表明該索的初始幾何信息是通過哪種方式定義的。如上述問題中交互式數據表格【Cable Type】為“Undeformed Length
”，表示該索是通過無應力索長來定義的。確定無應力索長后，索的其它信息都是通過無應力索長計算出來的，如I端拉力、J端拉力等其他信息。因此該表格中僅有一個可調整的變量，即為表頭黃色選框中的信息"UnDef Length"（無應力索長），其他的信息均由其確定，修改其他信息是無效的。
同理，如果想通過交互式數據表格來批量修改索I端的初張力，用戶需要在定義索初始幾何信息時就采用“Cable-Tension
At I-End”方式來定義，對應的交互式數據表格【Cable Type】中將顯示為“Cable-Tension At I-End”，此時即可通過調整I端張力來調整索的初始幾何信息。
