問題描述：

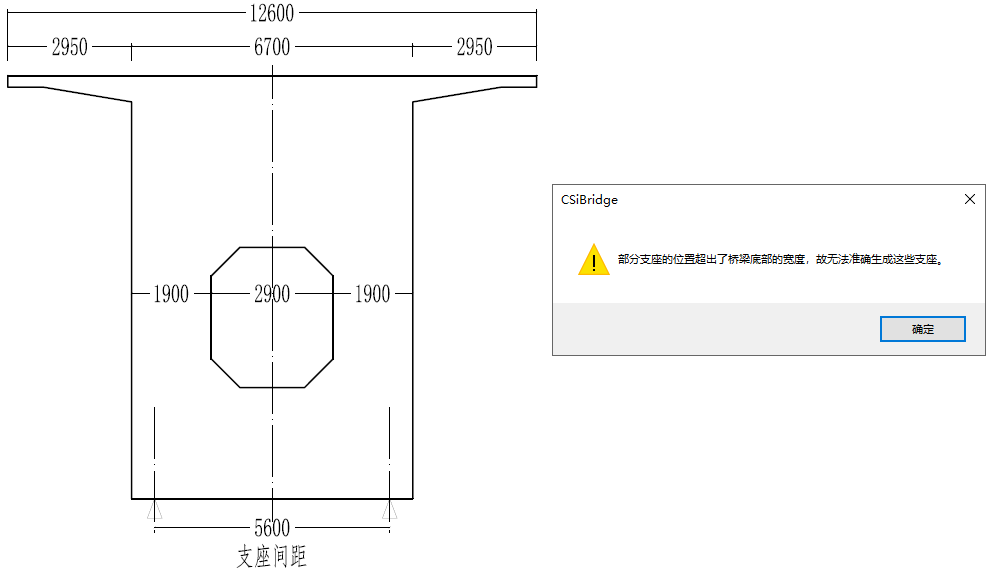

采用橋?qū)ο髞?lái)建立橋梁模型定義橋梁中間跨支座時，其主梁橫斷面如下圖中所示，其中橋梁底部寬度為6.7m，定義支座寬度為 5.6m。此時程序提示：“部分支座寬度超出了橋梁底部的寬度，無法準確的生成這些支座”，提示窗口如下所示。但是梁底寬度6.7m>支座寬度5.6m，為何出現該警告？
解答：
出現該警告的原因是：在定義橋?qū)ο蟮闹ё鶎挾葧r(shí)，CSiBridge中默認限定了主梁邊腹板中心線之間的距離大于支座中心之間的距離。如果邊腹板中心線之間的距離小于支座中心之間的距離，此時程序就會出現上述警告。
對于問題中描述的情況，很容易計算出邊腹板中心線之間的距離L1=12.6-2.95*2-1.9=4.8m，而支座之間的距離為L2=5.6m,此時L1＜L2，所以程序出現上述警告。

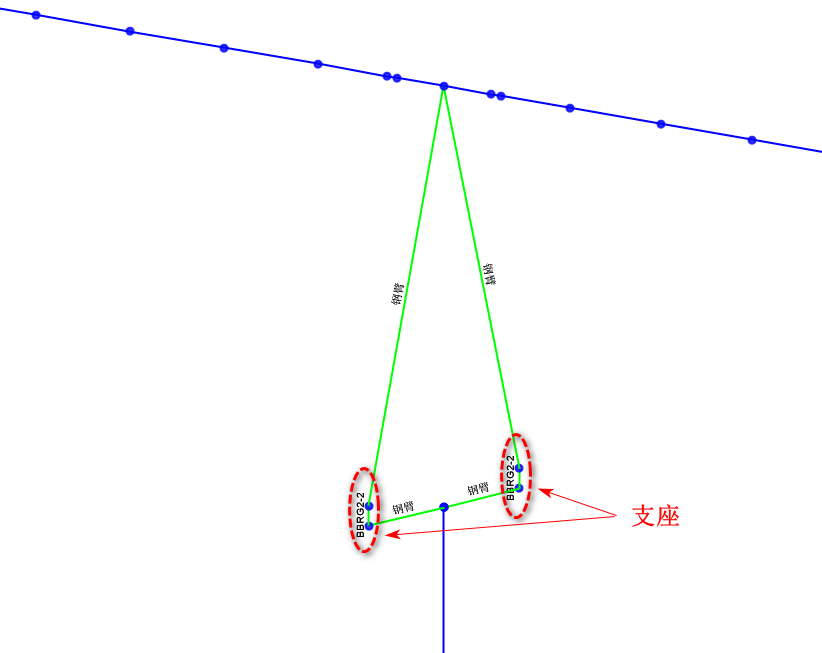

當出現由于支座寬度較寬而無法通過橋?qū)ο髞?lái)定義支座時，用戶可先定義一個滿足橋?qū)ο笠蟮闹ё?，生成全橋模型，然后刪除由橋?qū)ο笊傻闹ё?，采用高?jí)選項卡中的繪制功能來手動繪制支座連接單元。對于支座和主梁、橋墩之間的連接方式，可以采用連接單元或節點約束來處理。如下圖中采用連接單元來處理主梁和支座頂之間的連接關系。
需要注意的是，采用手動繪制支座時，程序?qū)χё膶挾葲](méi)有限制，但是如果模型發生更新，手動繪制的對象不屬于橋?qū)ο笾械臉?gòu)件，用戶需要檢查所有繪制單元與更新后的模型之間的連接關系。避免由于橋?qū)ο髷?shù)據變化，引起繪制構件與橋?qū)ο髽?gòu)件之間的連接錯誤。
