問題描述：

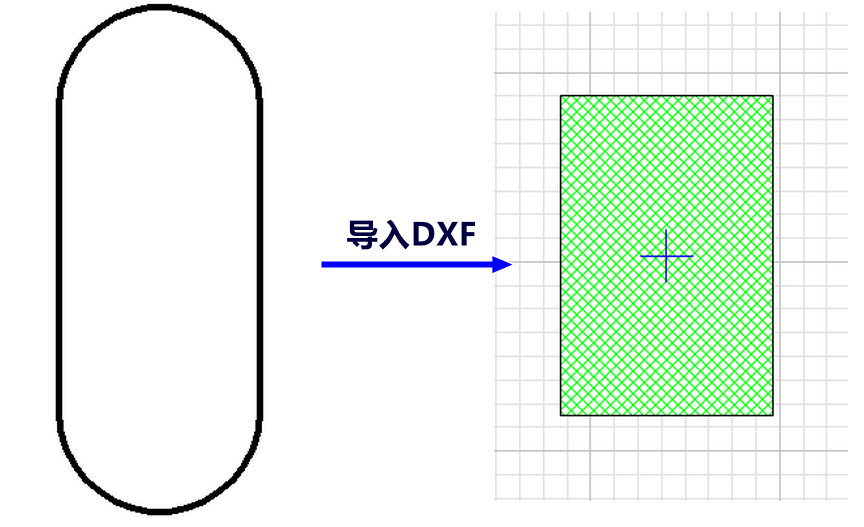

鐵路橋梁中橋墩常采用圓端形截面，對于此類截面，在SAP2000及CSiBridge中一般采用導入DXF文件的方式來定義。依據導入實體截面的原則，將該截面采用閉合多段線繪制于一個圖層，然后導入，但是導入后截面形式并不是圓端形截面，而是一個矩形截面。導入后截面如下所示：
解答：
通過截面設計器導入實體截面時，其注意的事項可參考知識庫文章《如何通過導入dxf在CSiBridge和SAP2000中定義任意復雜截面》。這里需要注意是關于一些圓弧線及樣條曲線的導入方法。
對于實體截面一般將整個截面轉化成閉合的多段線導入。導入時，軟件自動將采用多段線模擬的圓弧線轉化為短直線，轉化的原則是將圓弧多段線兩端點直接通過短直線連接。當圓弧長度較短時，不對圓弧線做任何處理直接導入的誤差也比較小。但是當圓弧長度較長時，如果不對圓弧處理則會出現較大的誤差，以至于出現如上圖中所述的問題。

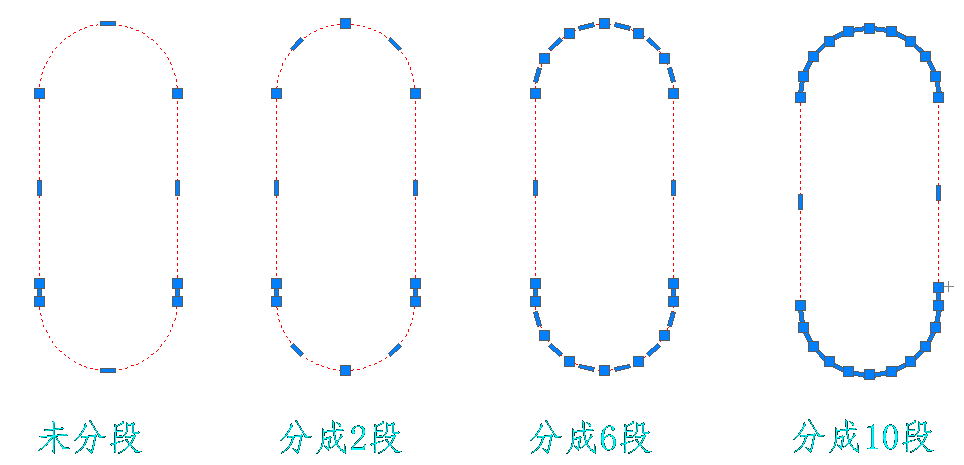

這里以圓端形橋墩截面為例，簡要說明存在圓弧線時導入實體截面的注意事項。在CAD中分別繪制四個相同的橋墩截面，并將其都轉化為多段線。不同的是四個截面的圓弧段是否進行了分段。從左至右，依次將四個截面的圓弧段分別分成了1段、2段、6段、及10段，然后合并成一個閉合曲線，具體如下所示，將其保存為DXF文件導入。

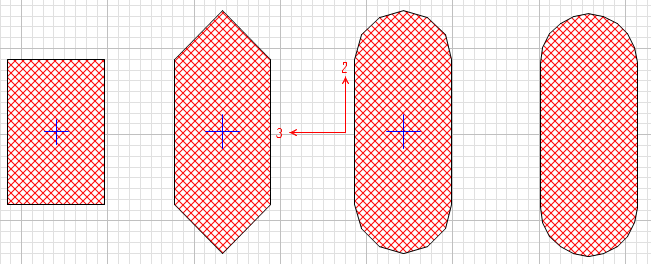

在截面設計器中導入上述繪制好的截面，導入結果如下：
觀察導入結果可以發現，圓弧分割的段數越多，導入的截面誤差也就越小。因此將上述圓端形橋墩分成10份時，導入的截面與真實截面最為接近。這是因為在截面設計器中圓弧線是通過連接圓弧兩端點的直線來模擬的。因此當某一段的圓弧長度較長時，需要將其分成多段的圓弧，然后將其轉化為閉合的多段線導入。
