問題描述：
CSiBridge中定義好橋梁的各個構件，進行橋梁對象組裝時，橋墩高度、支座位置、以及蓋梁的標高是如何確定的，這些參數之間的關系是怎樣的？
解答：
CSiBridge中，主梁依據布局線的形式布置。首先依據布局線，可以確定各位置處橋梁頂面的標高。各位置處橋梁頂面=橋梁起始位置標高+縱坡×相對距離。當布局線的縱坡為0時，橋梁頂面的標高為一定值，即為橋梁起始位置的初始標高。

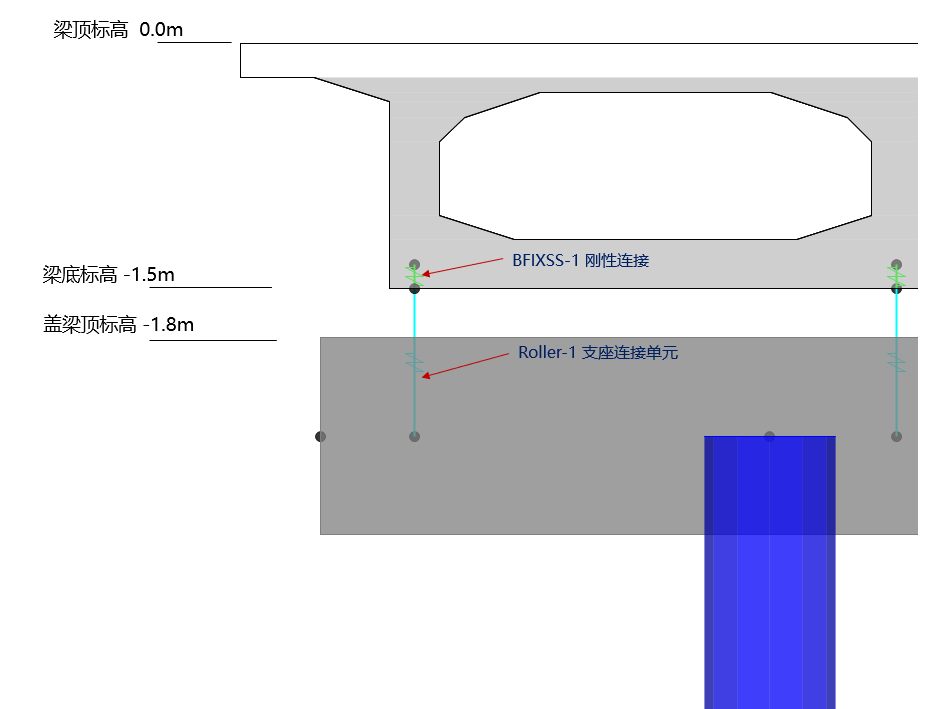

這里以一個縱坡為0，梁頂標高為0的箱梁模型說明軟件中各個位置標高的確定（此處僅為區分各個坐標點的標高，不考慮該橋梁的合理性）。該箱梁模型的梁高為1.5m，底板厚度0.3m。蓋梁高為1.2m，蓋梁與主梁之間設有0.3m高的滑動支座。其各個構件的布置形式如下圖所示。
組裝橋?qū)ο蠖x橋墩信息時，用戶需要填入【蓋梁頂面標高】以確定下部結構的位置，另外還要輸入【支座頂面標高】以確定支座的位置，輸入坐標高度均為全局Z軸坐標高度。
依據該橋梁的幾何信息，我們可以確定支座頂面標高和主梁底面標高相同，因此支座頂面標高為-1.5m。支座高度為0.3m，由此可以推測出蓋梁頂面標高為-1.8m。而蓋梁總高度為1.2m，橋墩頂與蓋梁的中心線高度平齊，因此橋墩頂面標高為-2.4m。由此即可確定各個構件的坐標高度。橋臺高度的定義方式和橋墩類似，這里不做重復介紹。
需 要 注 意 的 是：
1. 主梁和支座之間軟件是通過剛性連接來約束的，如上圖中的BFIXSS-1。而該剛性連接的鋼臂長度與上部結構的尺寸有關。對于該箱梁模型，鋼壁的長度為底板厚度1/2，即為0.15m長；
2. 支座是通過帶有一定長度的連接單元來模擬的，如上圖中的Roller-1。支座并非直接和蓋梁的上頂面相連接，而是和蓋梁的中心線相連接，因此整個連接單元的長度=支座高度+1/2蓋梁的梁高，這里應該為0.9m長。點擊該連接單元，在屬性中即可查看該單元的長度。
3. 在【構件】選項卡定義橋墩高度時，定義的橋段高度是從墩底到墩頂?shù)母叨?，而橋墩墩頂有一部分是伸入了蓋梁當中。因此，在輸入橋墩高度時，需要考慮蓋梁的高度。如本模型中，定義的橋墩高度為10m，而蓋梁高度為1.2m，那么扣除蓋梁高度后，橋墩的凈高度為10-1.2/2=9.4m。
