問題描述
在CSIBridge中有些特殊的上部結構截面無法通過內置模板形成，只能通過導入截面的形式來定義一些非標準截面。但是導入的截面是否可以離散為殼單元進行有限元分析計算以及設計校核？
解答：
在CSIBridge v20.1.0版本之前，導入的上部結構橫截面僅能離散為框架單元進行分析及設計校核。但是在v20.1.0版本之后，CSIBridge可以將導入的上部結構-橫截面離散為殼單元或?qū)嶓w單元。需要注意的是，該功能暫時只支持上部結構形式為箱梁的混凝土橋梁,并且導入截面離散為殼單元和實體單元暫時無法定義截面參數變化

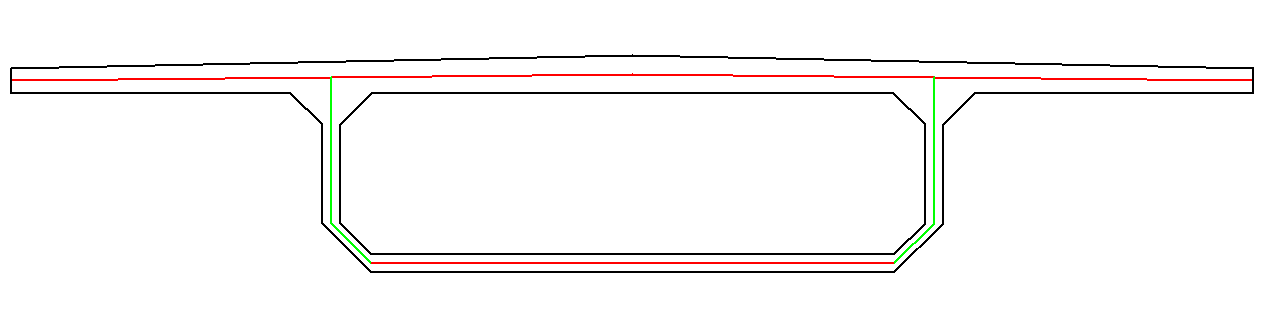

1）與SD截面導入類似，用戶首先需要在CAD中繪制所需導入截面的真實尺寸，繪制截面DXF文件的要求可見DXF 導入 SD 截面設計器，里不做詳細介紹。以圖1為示例導入改箱梁截面，繪制三個圖層，分別為截面的外輪廓線、內輪廓線。
圖1 導入截面DXF文件
2）通過命令選項卡：構件>上部結構-橫斷面右下角斜箭頭>點擊import from DXF file，即可進入截面設計器。選擇導入DXF文件，即可進入導入選項。

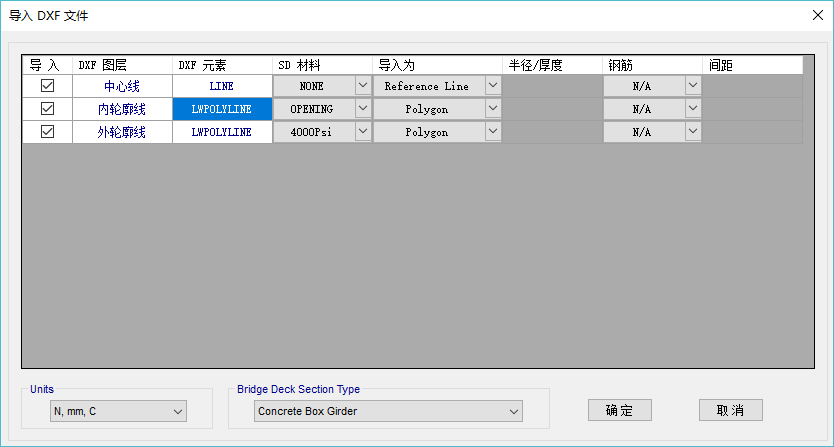

將內輪廓線材料指定為Opening，外輪廓線指定為相應的混凝土材料，中心線指定材料為NONE，導入為Reference Lines （參考線），具體如圖2所示。也可將中心線根據其屬性導入為其他線形，如Bridge Slab Center Line（橋面板中線） 、Bridge Web
Center Line（腹板中線）等。
圖2 導入?yún)?shù)設置
3）導入截面默認顯示離散框架單元（Bridge Section>Show

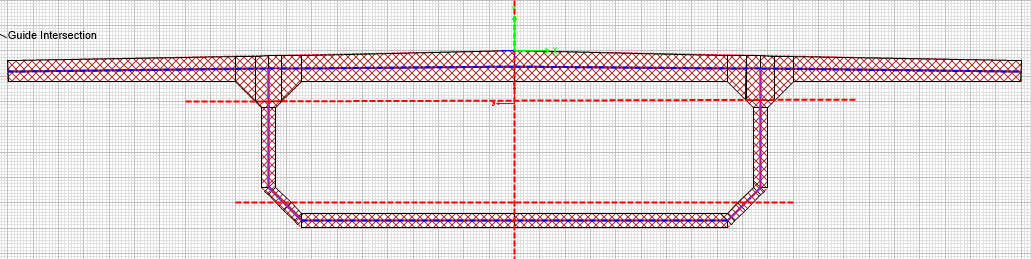

Layout>Spine Mode）。為了將導入截面離散成板殼及實體單元，用戶需要給截面繪制輔助線。通過操作：Bridge Section>Draw，選擇不同類型的輔助線繪制于導入截面上，如圖3所示。
圖3 劃分截面

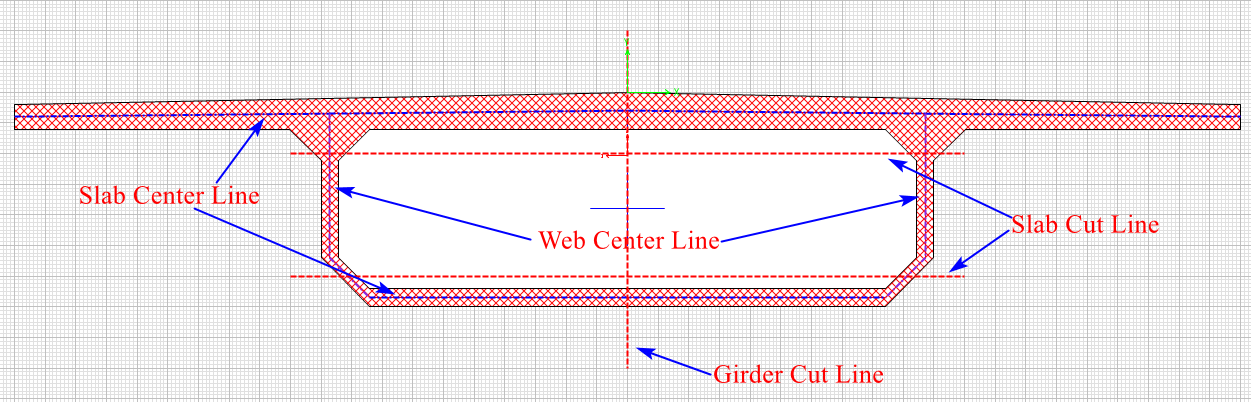

相關參數意義：
Slab Center Line：橋面板中心線（包括頂版及底板）
Web Center Line：腹板中線（用于確定支座位置）
Slab Cut Line：橋面板切割線
Grider Cut Line ：主梁切割線

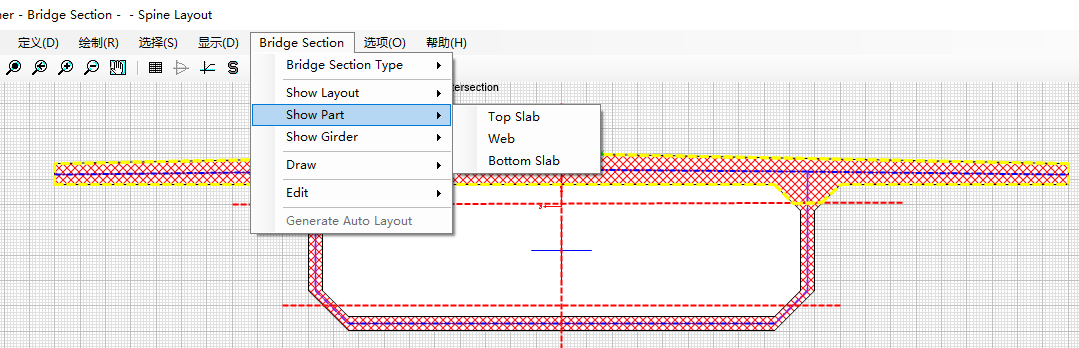

4）繪制完成后用戶可依據當前劃分方法，查看截面不同組成部分?？赏ㄟ^(guò)命令：Bridge Section>Show Part>Top Slab，查看Top Slab（頂版）部分，如下圖黃色線框包絡部分。選擇Show Girder，采用上述方式也可查看主梁的分割方式。
圖 4 查看截面
5）分割完成后，點擊Bridge Section>Show
Layout>Area Mode，將截面顯示為板殼單元。此時，需要對截面經行網格劃分，點擊Bridge Section>Generate

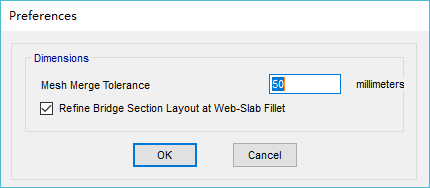

Auto Layout，彈出對話框如圖5所示，設置參數如下，點擊確定。截面網格劃分如圖6所示。
圖 5 網格劃分設置
圖6 截面殼單元?jiǎng)澐?/span>

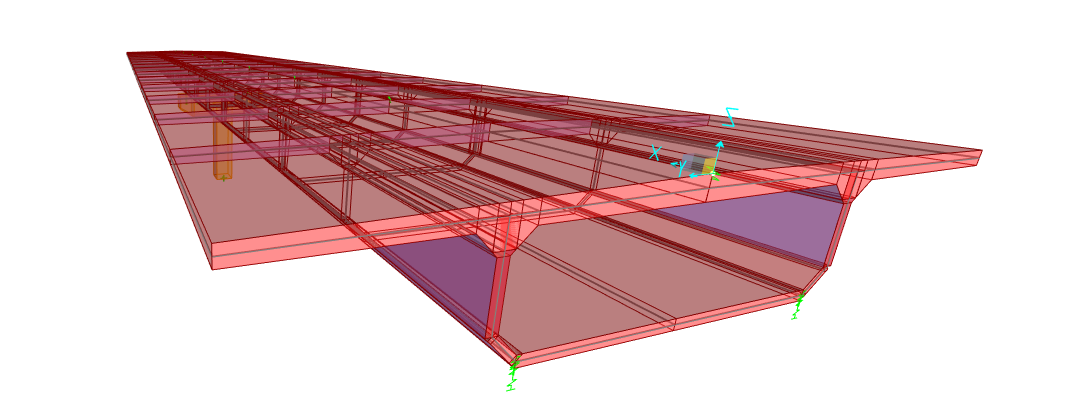

將截面定義完成后，即可將橋?qū)ο箅x散成殼單元，離散模型如下圖所示。
圖7 上部結構離散為殼單元
