問題：

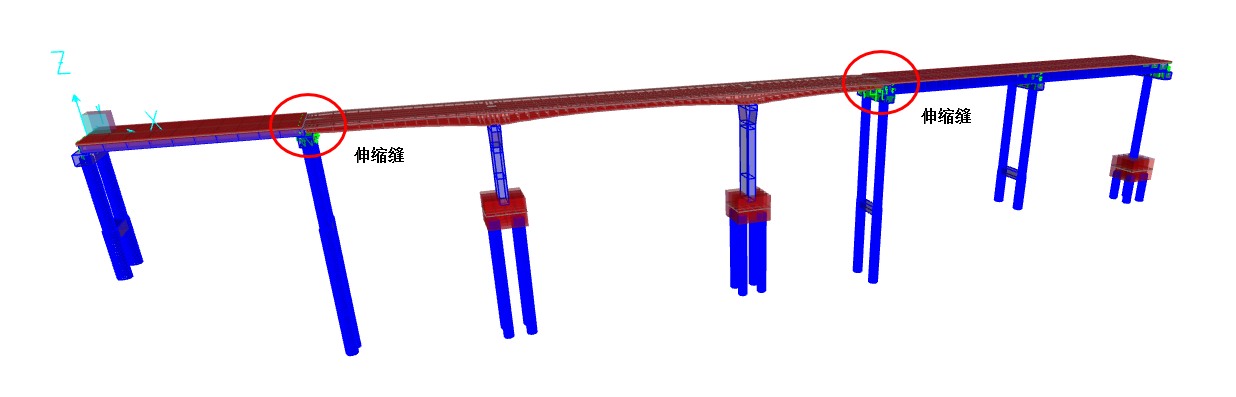

在些橋梁模型中可能存在多跨結構，其中有若干跨之間存在伸縮縫，橋梁上部結構在該伸縮縫位置并不是連續的，如圖1-1所示。對于該問題，在CSiBridge中該如何處理
圖1-1
解答：
在對橋梁結構進行靜力分析時，一般不需要單獨考慮伸縮縫的影響。在進行有限元分析時，伸縮縫主要作用是來表征上部結構在支座位置是否連續。如果在某個橋墩位置處存在伸縮縫，就表示在該處橋梁上部結構不連續。
在CSiBridge中通常有兩種方式處理上部結構有伸縮縫的情況：
1．采用雙支座橋墩
圖 1-2

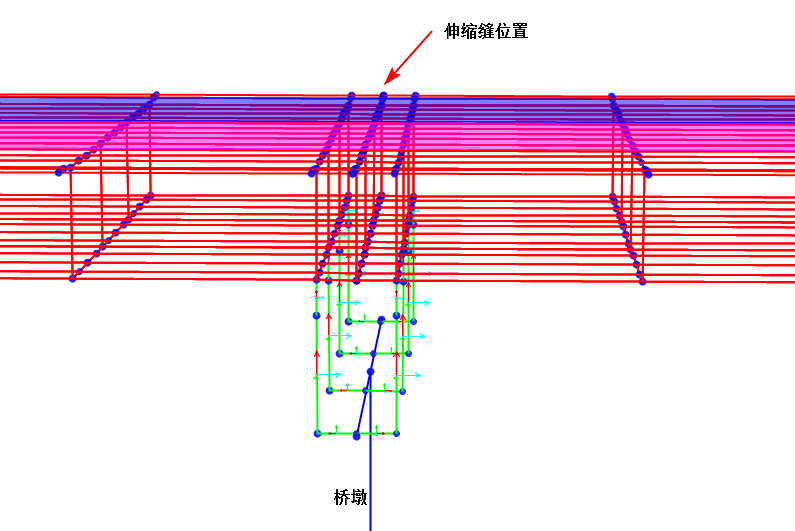

其顯示效果如下：
圖 1-3
2．采用兩個橋?qū)ο蠓謩e表征兩跨結構

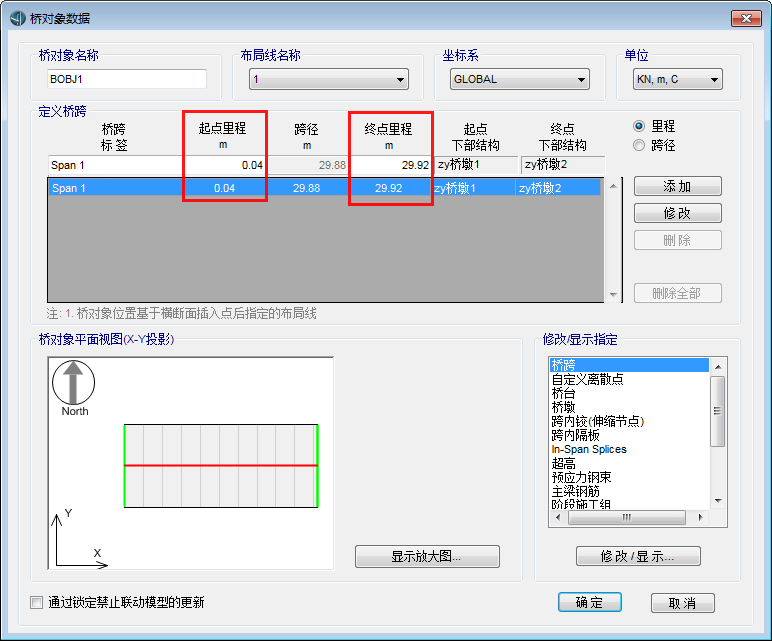

建立一條布局線，將伸縮縫兩側的結構分別用兩個橋?qū)ο髞矶x，通過控制橋?qū)ο笃瘘c(diǎn)里程和終點里程來確地兩側結構的相對位置,如圖1-4。
圖1-4

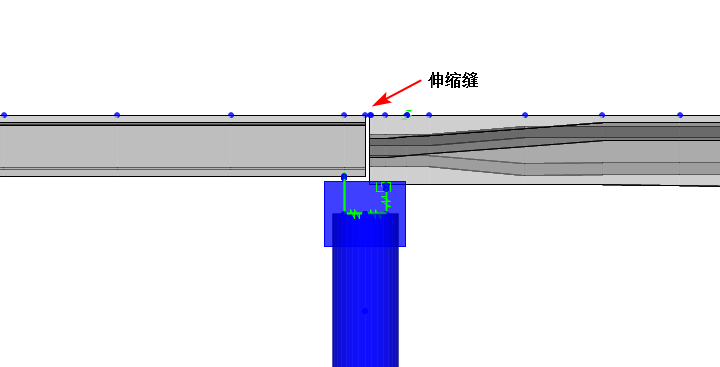

如果需要考慮伸縮縫寬度，可通過起點里程和終點里程，在兩個橋?qū)ο笾g設置一段距離表示伸縮縫寬度。具體顯示效果如下：
在進行動力分析，需要考慮伸縮縫之兩側梁的相互作用時，可在伸縮縫位置設置縫（Gap）單元，其具體性質可參考模擬橡膠隔震支座拉壓剛度不一致
