在進行移動荷載分析中，CSiBridge可通過導入規范中的車輛荷載來實現車輛荷載的定義。由于一些工程師對外國規范接觸較少，對導入的規范車輛荷載存在一些疑問，這里就針對軟件中的英國規范BS5400中的車輛荷載進行解釋;

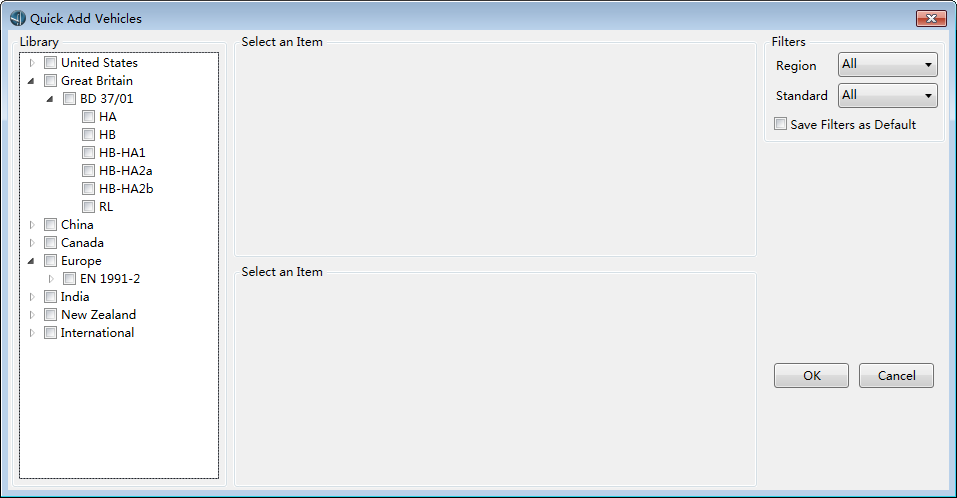

荷載>車輛>導入車輛>選擇Great Britain,如圖-1所示。
圖-1 導入車輛荷載
說明：
1) 標準車輛荷載
HA：表示標準車輛荷載；
HB：表示特種車輛荷載；
2) 車輛的荷載的橫向布置
HB-HA1：表示特種車輛在一個車道上布置；
HB-HA2a：表示特種車輛在兩個車道上采用a方式布置；
HB-HA2b：表示特種車輛在兩個車道上采用b方式布置。
RL:表示鐵路荷載。
結合規范對程序中的車輛荷載進行說明：
1.標準車輛荷載
BS5400：part2中的汽車荷載包括HA荷載和HB荷載；HA荷載代表英國正常公路交通荷載；HB是特種車輛荷載。

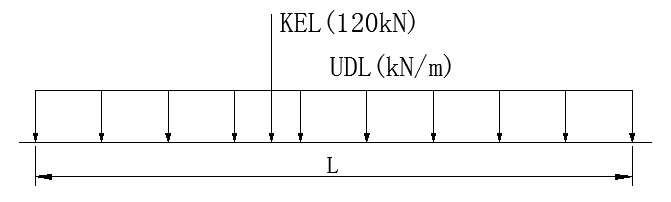

1) 額定的HA荷載由UDL（均布荷載）和KEL（集中荷載）組成，如圖-2所示
UDL根據加載長度L的不同分為以下形式：
L≤30m時UDL=30KN/m；
L＞30m時UDL=151(1/L)0.475 KN/m，但不小于9KN/m 。
圖-2 HA荷載布置圖

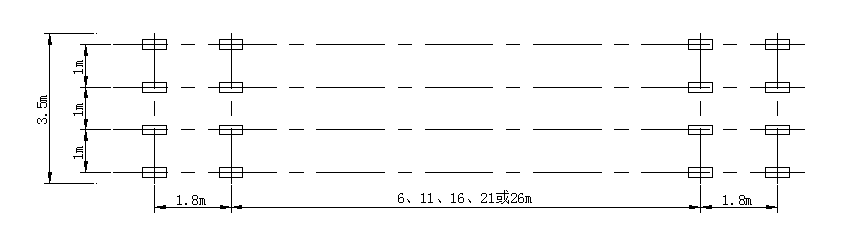

2) 額定的HB荷載為特殊車輛荷載，為4個軸16個車輪的車載。一個單位的HB荷載為每個輪重2.5kN，每個軸重4×2.5=10kN。HB荷載最小為25個單位，如有確切的依據時可增加到45個單位。車輛總寬度為3.5m，總長度按最不利效應分別取10、15、20、25或30m，其對應的兩內軸間隔分別取6、11、16、21或26m。HB荷載的平面和車輪布置如圖-3所示。
圖-3 HB荷載布置圖
HA荷載與HB荷載組合時按荷載最不利情況布置HB荷載，HB荷載前后25m范圍內不得考慮其他荷載，25m范圍外布置HA荷載。
2.車道布置
BS5400中的車道有總車道，分車道，加載分車道三個概念。其中總車道的寬度指兩突起的路牙之間的寬度，當無突起路牙時，即為兩護欄之間的距離，但要扣除護欄建筑的收進量（每邊護欄距車道邊的距離大于0.6m，小于1.0m）；分車道指劃在橋的總車道面上供正常行車使用的寬度；加載分車道指在總車道上專為施加活荷載而劃分的分車道。
當總車道的寬度L＜4.6m時，應將總車道按加載分車道n=L/3劃分。n為非整數時，其小數部分所承受的荷載為n的小數與一個分車道的活載的乘積。
當總車道的寬度L≥4.6m時，應按表-1中的整數將分車道進行等分：
表-1：BS規范車道數量表
|
總車道寬度L（m）
|
加載分車道的數量n
|
|
4.6m≤L≤7.6m
|
2
|
|
7.6m＜L≤11.4m
|
3
|
|
11.4 m＜L≤15.2m
|
4
|
|
15.2 m＜L≤19.0m
|
5
|
|
19.0 m＜L≤22.8m
|
6
|
分離式車道的加載分車道的數目為各單個總車道的加載分車道數的總和。
2.1 HA荷載在總車道上的橫向加載
當n≤1時，HA荷載在單一的加載分車道上滿布；
當1＜n≤2時，HA荷載在兩個加載分車道上滿布；

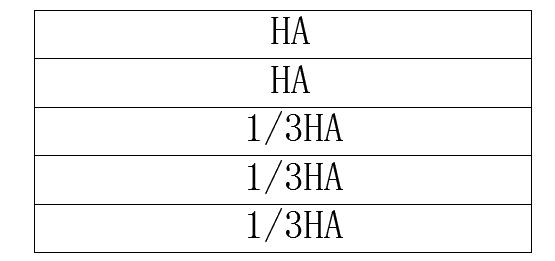

當n＞2時，HA荷載在兩個加載分車道上滿布，其他車道上布置1/3的HA荷載，如圖-4所示。
圖-4 HA荷載橫向加載圖示
2.2 HB荷載在總車道上的橫向加載
HB荷載可以完全位于一個加載分車道上，也可以跨在兩個加載分車道上。對于任一上部結構，或?qū)χ蝺蓚€(gè)或多個上部結構的任一下部結構，都只要求考慮一個HB荷載。

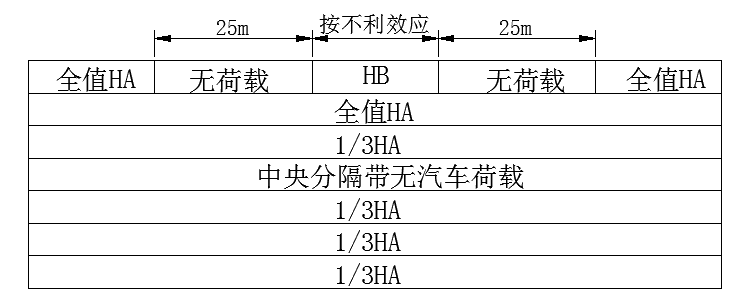

A. HB荷載位于一個加載分車道內，其加載方式如圖-5所示。
圖-5 HB-HA1（HB荷載位于一個加載分車道）
B. HB荷載位于兩個加載分車道內，其加載方式共兩種HB-HA2a和HB-HA2b,如圖-6和圖-7所示。

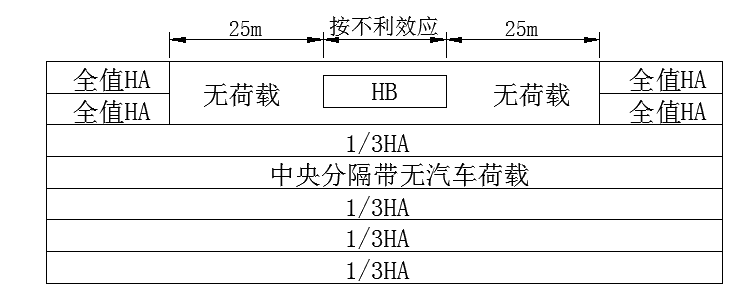

圖-6 HB-HA2a（HB荷載位于兩個加載分車道）

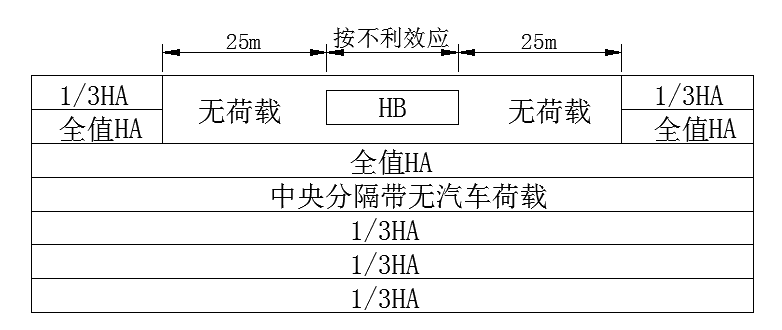

圖-7 HB-HA2b（HB荷載位于兩個加載分車道）
