問題描述：
當構件截面較為復雜時，在CSiBridge和SAP2000中可以通過截面設計器（Section
Designer）來定義。但是在截面設計器中，手動繪制復雜截面比較繁瑣，是否可以導入CAD文件來快速定義復雜截面？
解答：

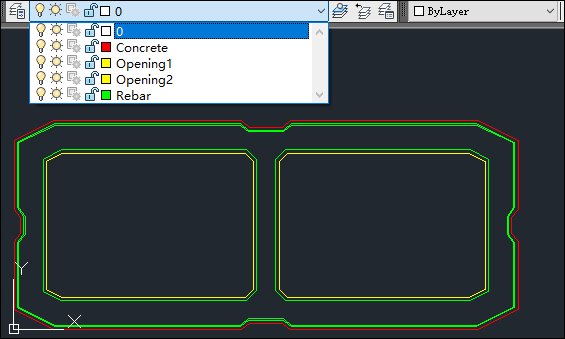

從SAP2000 v19和CSiBridge2017開始，截面設計器添加了DXF導入功能。通過導入DXF文件，用戶可以快速定義復雜截面的材料、輪廓信息、鋼筋布置等信息。程序會依據定義的截面信息計算出其相應屬性，用于線性及非線性分析當中。現在通過導入如下圖所示的一個空心橋墩，來簡要說明如何通過導入DXF文件來定義復雜截面。
1.準備好需要導入截面的DXF文件
在CAD中繪制截面信息時需要注意幾個問題：
（1）單位，注意繪制截面時的單位制，該單位制需要與【導入設置】窗口中的單位制保持一致。
（2）圖層，導入DXF文件時，程序依據圖層讀取截面信息，因此需要將不同的對象繪制在不同的圖層，以便在【導入設置】窗口中對不同的對象指定不同的屬性。如上圖中的空心橋墩截面，橋墩外輪廓線繪制在圖層Concrete中，空心橋墩內側輪廓線繪制分別繪制在圖層opening1和opening2當中；

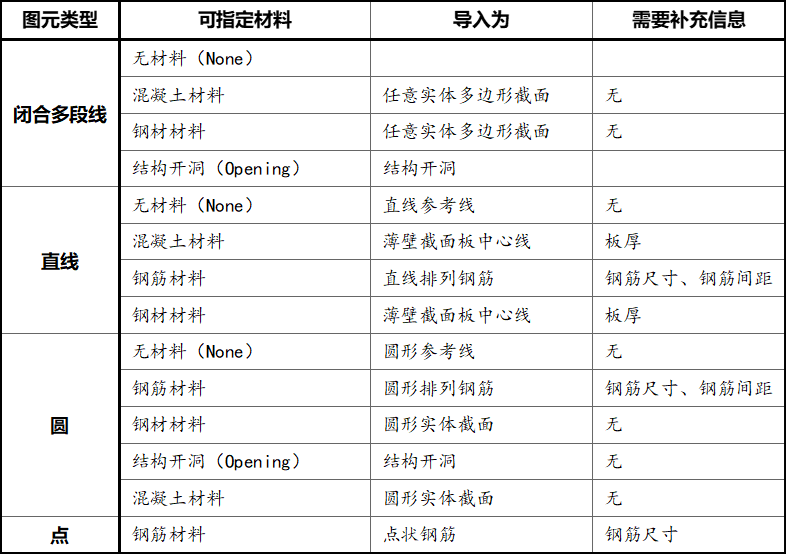

（3）圖元類型，截面設計器支持導入CAD的圖元類型包括閉合多段線、直線、圓、點。不同的圖元根據所指定材料的種類不同可以模擬為不同的對象，其對應關系可以通過下列表格確定。如上圖中的空心橋墩截面，閉合多段線（圖層Concrete）用于表示橋墩的輪廓線、直線（圖層Rebar）表示截面鋼筋布置，不同圖元的材料及補充信息則需要在導入時的【導入設置】窗口中進行設置。
2.打開截面設計器，導入DXF文件

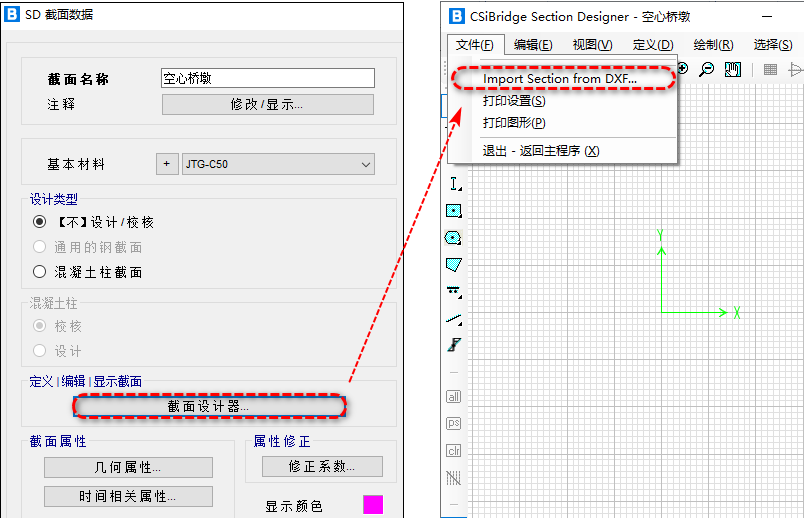

打開截面設計器的路徑為：構件選項卡>框架屬性面板>新建>Other類型>SD截面，在SD截面數據窗口中選擇截面設計器，即可進入截面設計器窗口。然后點擊：文件>Import Section from
DXF，然后可在對話框中選擇要導入的DXF文件，點擊確定，進入導入設置窗口，操作流程如下圖所示。

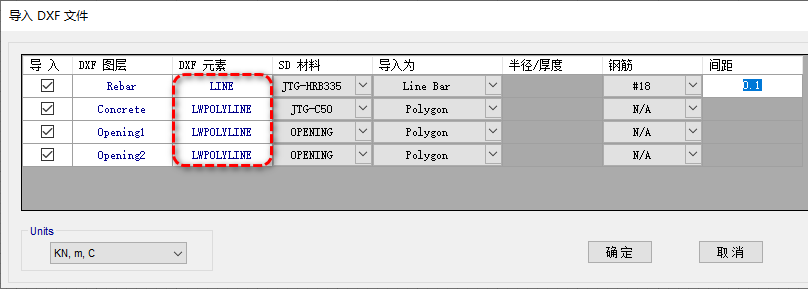

在【導入設置】窗口，程序會讀取DXF文件中每個圖層的信息，列出每個圖層中的圖元類型，如下圖中紅色選框中的內容。依據圖元所代表的不同對象，用戶需要補充其材料信息、導入為、半徑/厚度、鋼筋、間距等信息。不同對象需要補充信息也不同相同，比如圖層concrete表示的時橋墩的外輪廓線，因此需要補充其SD材料，導入為多邊形，其他信息不用補充；圖層Rebar表示鋼筋的布置信息，因此需要補充鋼筋的材料信息、導入為鋼筋、鋼筋的型號、以及鋼筋的間距。具體設置如下圖所示。

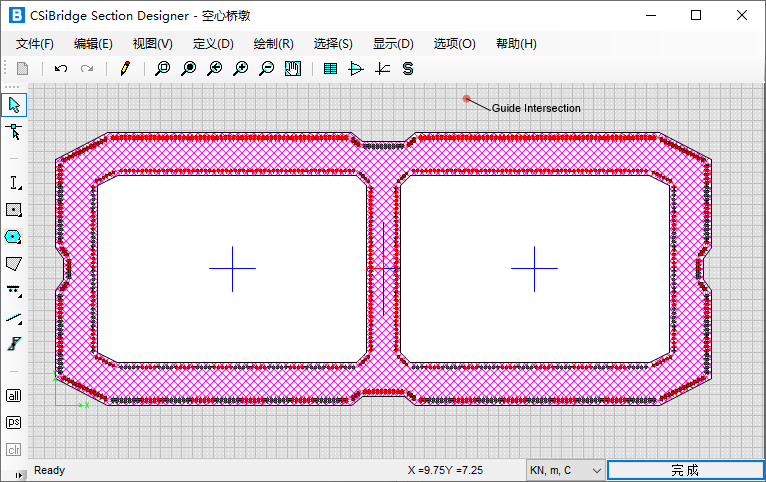

【導入設置】窗口定義完成后，點擊OK，即可在截面設計器繪圖窗口中顯示當前導入的截面，如下圖所示。在該繪制窗口中，用戶可以修改該導入截面的材料信息、鋼筋布置等其他信息。修改完成后點擊完成，即完成復雜截面定義。
