問題描述：CSiBridge中的橋約束（Restrainer）用于模擬什么結構。其中參數的意義是什么？
解答：
在CSiBridge中在構件選項卡>下部結構面板>約束路徑下可以打開橋約束（Restrainer）數據對話框。對話框如圖1所示。該選項用于模擬不連續主梁間或主梁與橋臺間的阻尼器或纜索式限位器。

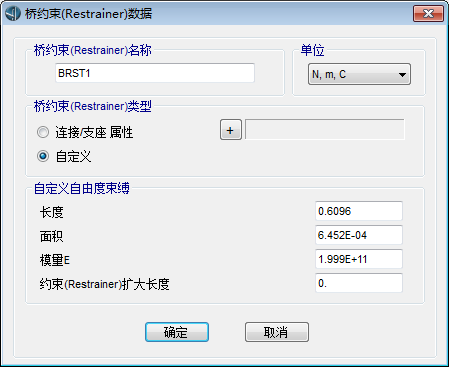

圖1 CSiBridge軟件中限位裝置定義對話框
如果所分析的橋梁中采用粘滯阻尼器、粘彈性阻尼器、SMA限位器或STU作為限位裝置，則應該在(Restrainer)類型中選擇“連接/支座 屬性”（Link/Support Property）并選擇用于描述這些阻尼器的連接屬性。如果采用常規纜索式限位裝置則應該選擇“自定義”(User Definition)。此時軟件所模擬的限位裝置如圖2所示。

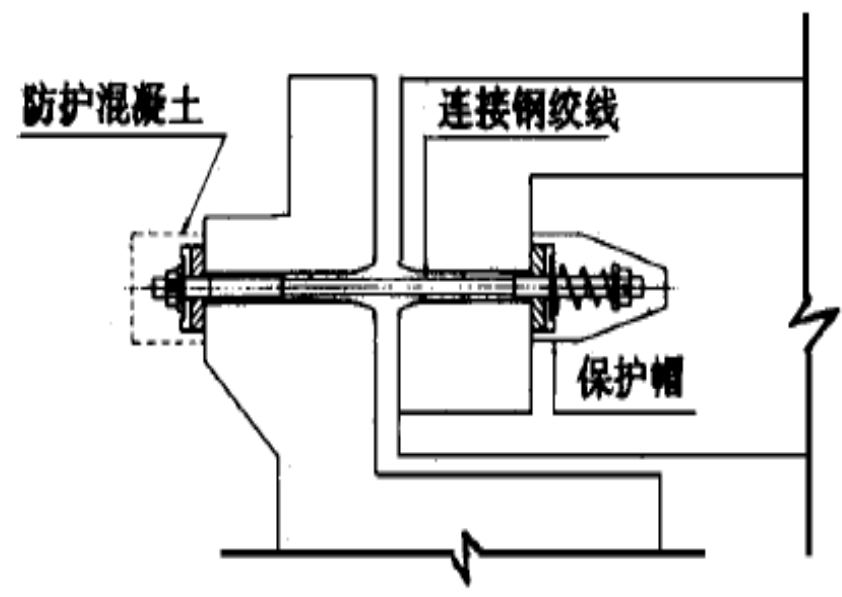

圖2 纜索式限位裝置(cable restrainer)
選擇“自定義”(User Definition)之后需要設置的參數如下：
長度(Restrainer Length)——限位裝置處于工作狀態時，實際參與受力的鋼絞線長度；
面積(Restrainer Area)——鋼絞線的總截面積；
模量E(Restrainer Modulus E)——鋼絞線的彈性模量；
松弛長度(Restrainer Slack Length)——即鋼絞線剛開始受力時結構的相對位移。
