問題描述：

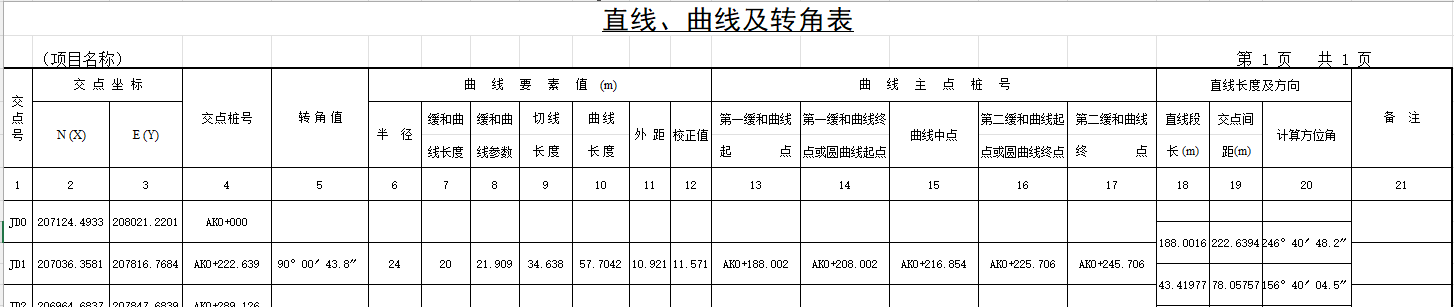

如下圖所示，道路平面線形布置的數據表格中詳細記錄了控制點的坐標、曲線要素、方向及轉角等信息。如何快速將以下線路信息輸入 CSiBridge？
解答：

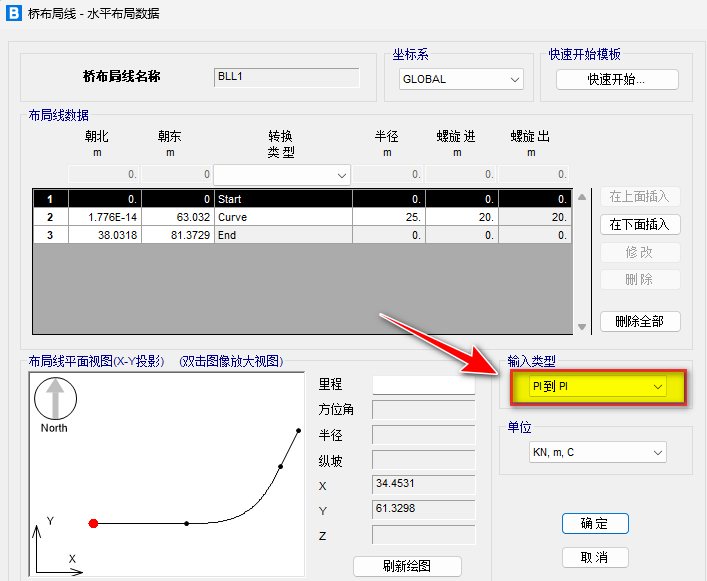

CSiBridge V23.1.0 新增依據控制點定義布局線的功能，點擊【布局>布局線>新建布局線】命令，打開布局線定義窗口。如下圖所示，在“輸入類型”中修改為“PI 到 PI”，此時可以依據道路平面信息快速定義橋梁布局線。

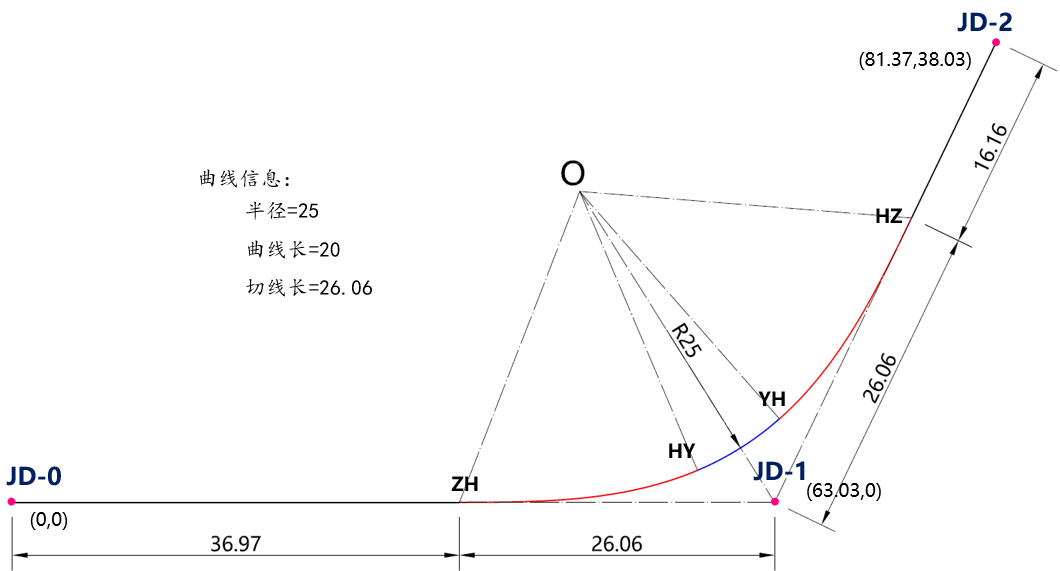

以下圖中的道路平面布置為例，簡要說明其在 CSiBridge 中的輸入方法。

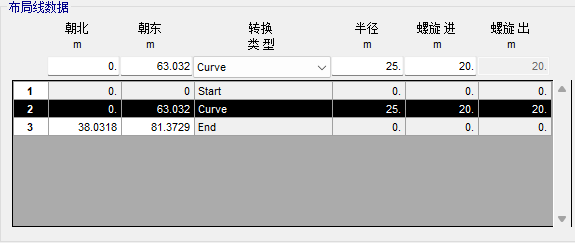

該道路平面線型為：直線段>緩和曲線>圓曲線>緩和曲線>直線段，CSiBridge 可依據該曲線三個控制點 JD-0、JD-1、JD-2 坐標，緩和曲線的長度和圓曲線半徑自動計算其線形，具體輸入數據如下。
需要注意的是，“朝北”對應的是 y 坐標，“朝東”對應的 x 坐標，“半徑”為圓曲線的半徑，“螺旋進”和“螺旋出”對應的是小里程端的回旋線長度和大里程端的回旋線長度，輸入完成后程序會自動計算出相應的布局線線形。
