問題描述：

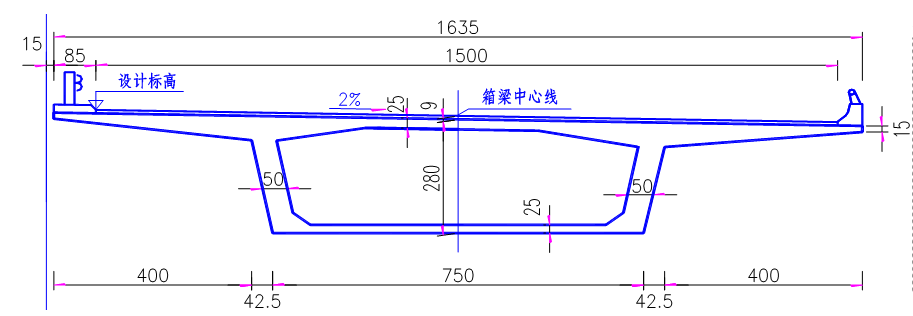

如下圖中混凝土箱梁，梁頂面平直，但是兩側腹板高度不同，箱梁頂面設置有2%橫坡。在 CSiBridge 中參數化建模時是否可以模擬結構設有橫坡或隆起的主梁截面？
解答：
CSiBridge

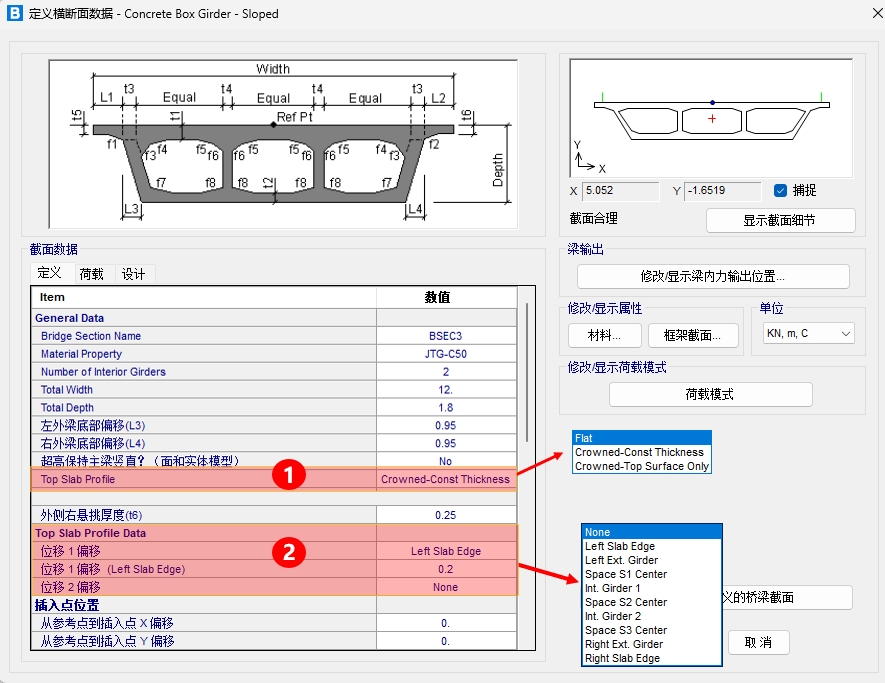

V25.0.0 在參數化定義主梁截面中添加了考慮主梁的橫坡或隆起的選項。以箱梁主梁截面為例，在定義【截面數據】時，如下圖所示，其中選框 ①“Top slab profile”選項用于定義截面的隆起的形式，選框 ② 用于控制截面中隆起的位置和高度。
其中，選項“Top slab profile”有三種形式：
1.平直（Flat）：程序默認選項，表示截面平直沒有隆起；

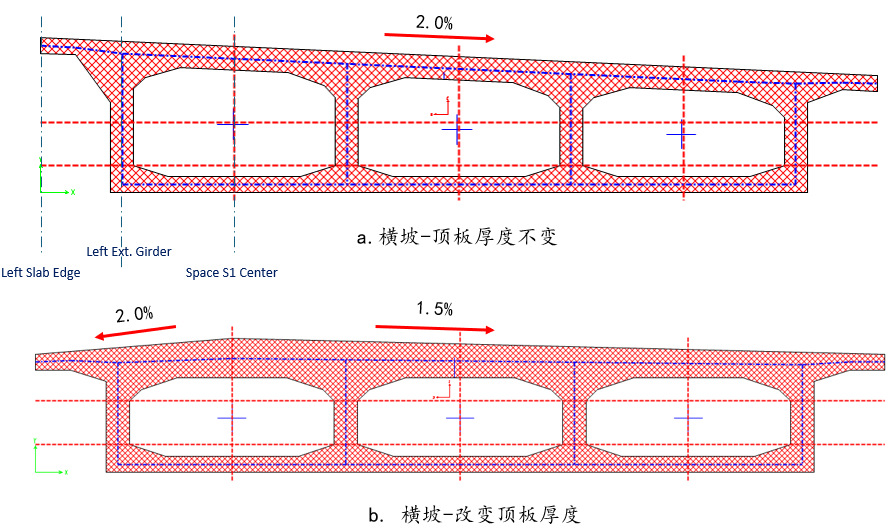

2.隆起-頂板厚度恒定（Crowned-Const Thickness） ：不改變頂板的厚度，通過調整腹板和倒角的高度實現結構的隆起或橫坡，截面形式如下圖-a所示。
3.隆起-改變頂板厚度（Crowned-Top Surface Only）：保持腹板和倒角的高度不變，僅通過調整頂板頂面的隆起高度實現截面的隆起或橫坡設置，截面的形式如下圖-b所示。
選項“Top Slab Profile Data”用于指定結構隆起的位置和高度，用戶可以給截面指定一個或兩個隆起位置。隆起位置可以設置為：
☆ 肋梁的中心線（ Ext Girder 或 Int.
Girder）
☆ 梁間的中心線（Space Center）
☆ 板的邊緣（Slab Edge）
如上圖-a 中所示的 Left slab Edge、Left Ext. Girder 、Space S1 Center 。確定隆起位置后，程序會提示需指定隆起高度。在截面示意窗口，程序會實時顯示當前定義的截面形狀，方便用戶檢查。
注意，對于所有的混凝土箱橋截面、I型鋼梁橋截面和預制混凝土I型梁橋截面，都支持這兩種類型的隆起設置。對于其他類型的橋梁截面，僅支持“隆起-改變頂板厚度”選項。
