問題描述：

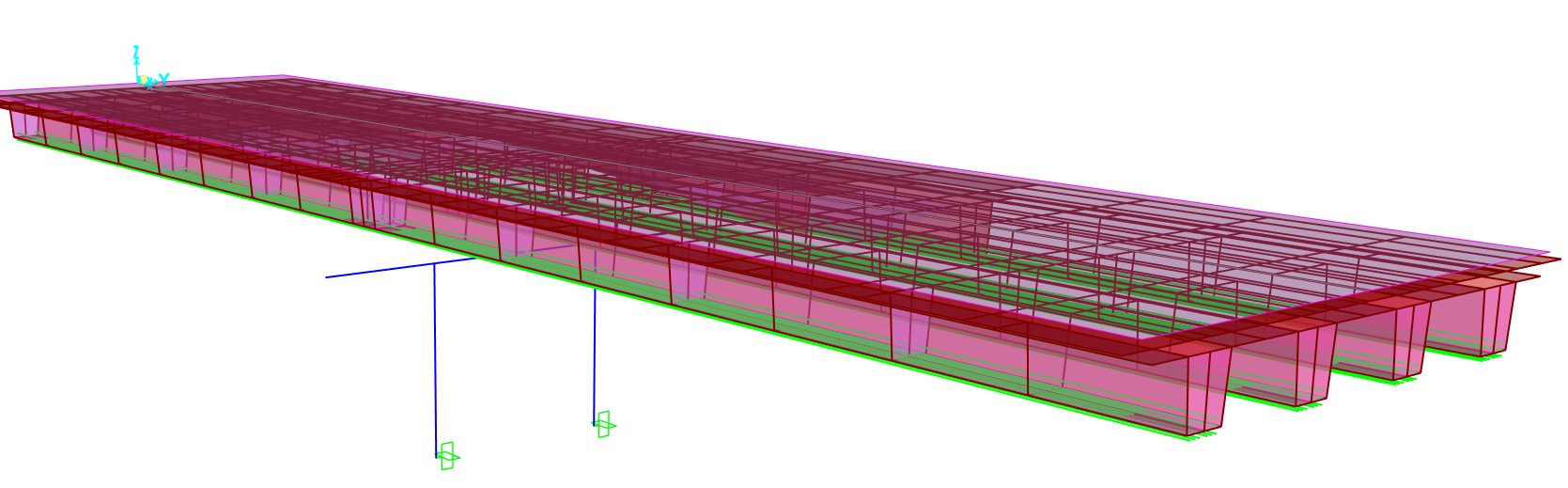

在 CSiBridge 中建立預制混凝土 Super-T 類型的橋?qū)ο髸r(shí)，程序默認在模型中添加了預應力鋼束，如下圖所示。該鋼束無法在【橋梁>鋼束】選項卡中編輯，用戶如何才能修改或刪除？
解答：

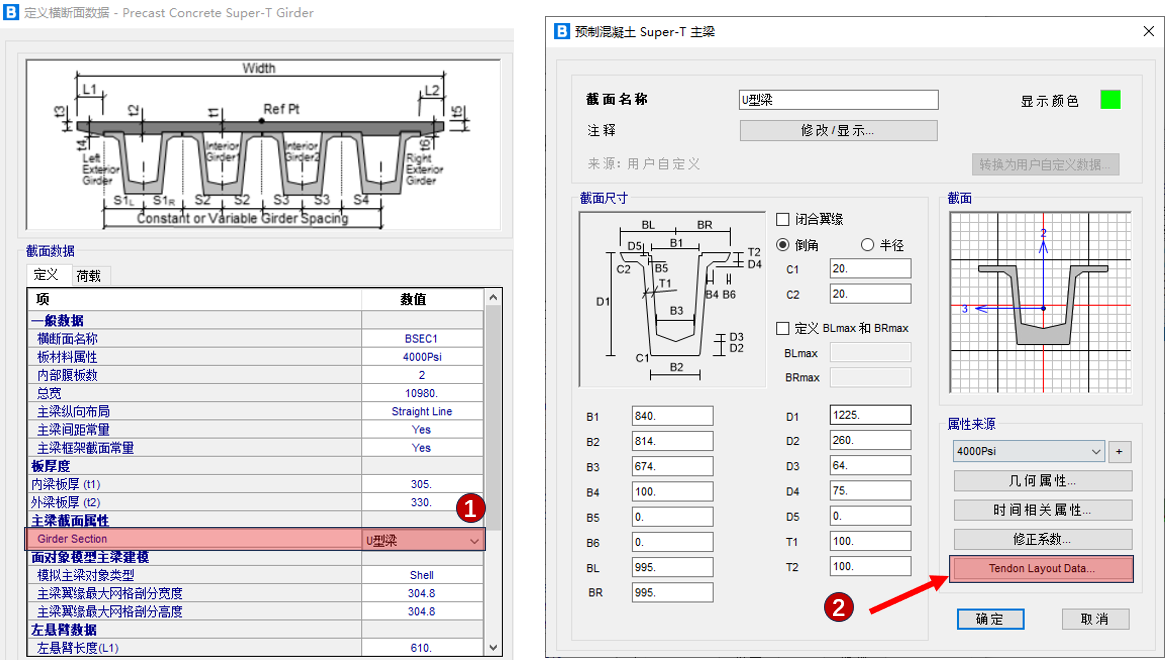

Super-T 主梁需要在“上部結構-橫斷面”窗口中定義主梁的相關數據，并在“Girder Section”中指定對應的肋梁截面，如圖 ① 所示。在定義肋梁“Super-T”的截面參數時，程序會默認指定其鋼束布置信息，如圖示 ② 所示。該位置記錄 Super-T 主梁的鋼束布置信息。
用戶在定義 Super-T 主梁的鋼束布置信息時，需要注意以下兩個個問題：
1. 通過該窗口定義的鋼束屬于橋?qū)ο笮畔?，也只能在此處刪除或修改，其它位置無法編輯。
2. 僅能定義位于底部和頂部翼緣處水平布置的鋼束，無法定義腹板鋼束或傾斜的鋼束。

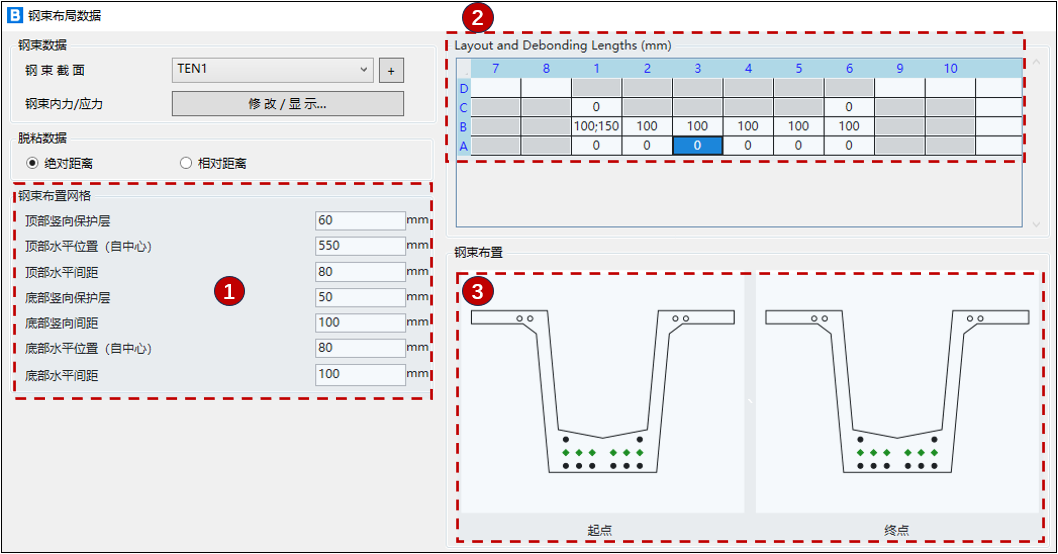

Super-T 主梁的【鋼束布局?jǐn)?shù)據】定義窗口如圖所示，其中各個區域定義的參數解釋如下：

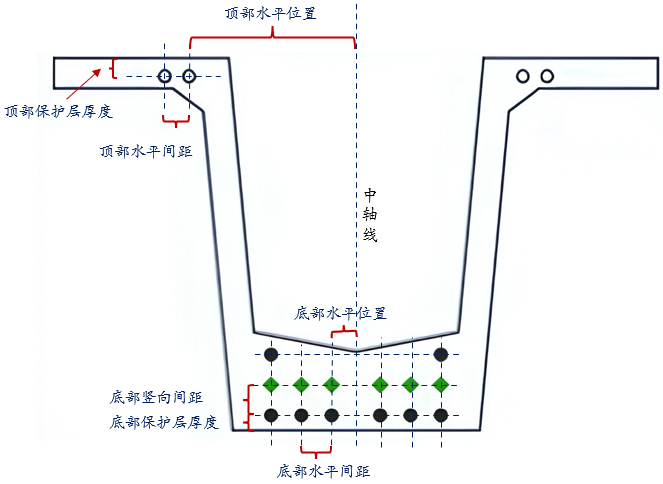

圖示 ①：該區域主要用于定義鋼束孔道的位置信息，包括鋼束的頂部、底部和豎向的保護層厚度，頂部和底部鋼束的水平位置和間距等信息，具體參數的標注信息可以查看下圖。程序會依據已定義信息，自動計算出 Super-T 主梁截面范圍內能有效布置鋼束的孔道，并在圖示 ② 中通過列表顯示鋼束孔道的位置，在圖示 ③ 中等比例顯示相應的孔道位置。
圖示 ②：依據圖示 ① 中數據，程序?qū)⒆詣?dòng)計算鋼束孔道的位置信息，用戶需指定鋼束的布置信息及其錨固長度。其中，灰色單元格表示該孔道無法放置鋼束，空白的白色單元格表示沒有放置鋼束的孔道。帶有數值的白色單元格表示布置了預應力鋼束，數值為零表示鋼束錨固于梁兩端，非零值表示鋼束錨固點距離端點的距離，可以是絕對值或相對值。
如果鋼束兩端的端錨固點距離端點長度相等，則可以輸入單個值。如果起始端和終點端的值不同，則應在單元格中輸入兩個值，用分號
(;) 分隔。例如，輸入1000;1500（使用絕對距離和 mm 單位）表示鋼束起始端的錨固點距離起始端的長度為 1000mm，鋼束終點端的錨固點距離終點端的長度為 1500mm。
圖示 ③：實時顯示鋼束在梁的起始端和終點端處截面上的鋼束孔道布置和鋼束布置?？招膱A表示可以布置鋼束的孔道。黑色實心圓表示該孔道已布置鋼束，且鋼束錨固于梁的端點。綠色菱形表示該孔道已布置鋼束，但是鋼束并不是在梁端點錨固。該圖會隨著“鋼束布置網格數值或布置（圖示 ① ）”和“解除粘結長度（圖示 ② ）”中的數值的變化而實時更新。
