問題描述：

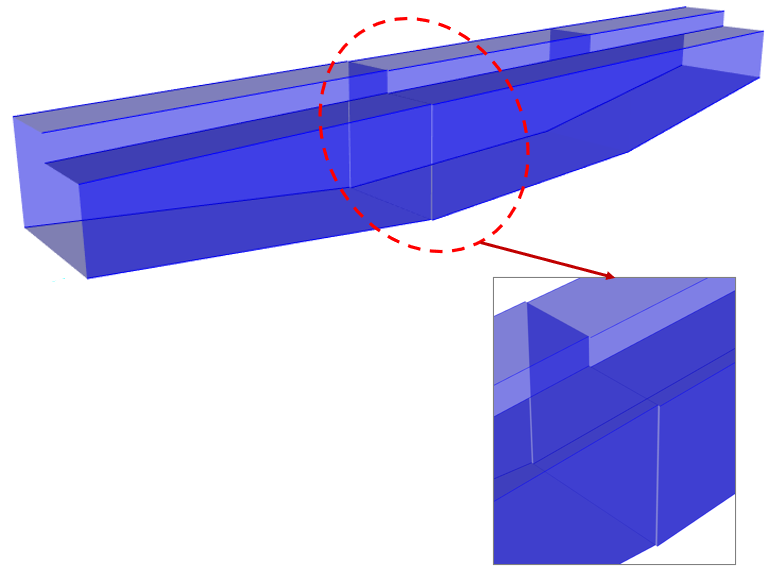

在 CSiBridge 中定義過渡墩的 L 形高低蓋梁的變截面時，在拉伸視圖中顯示的變截面構件在交接位置處并未對齊，如下圖所示。
解答：

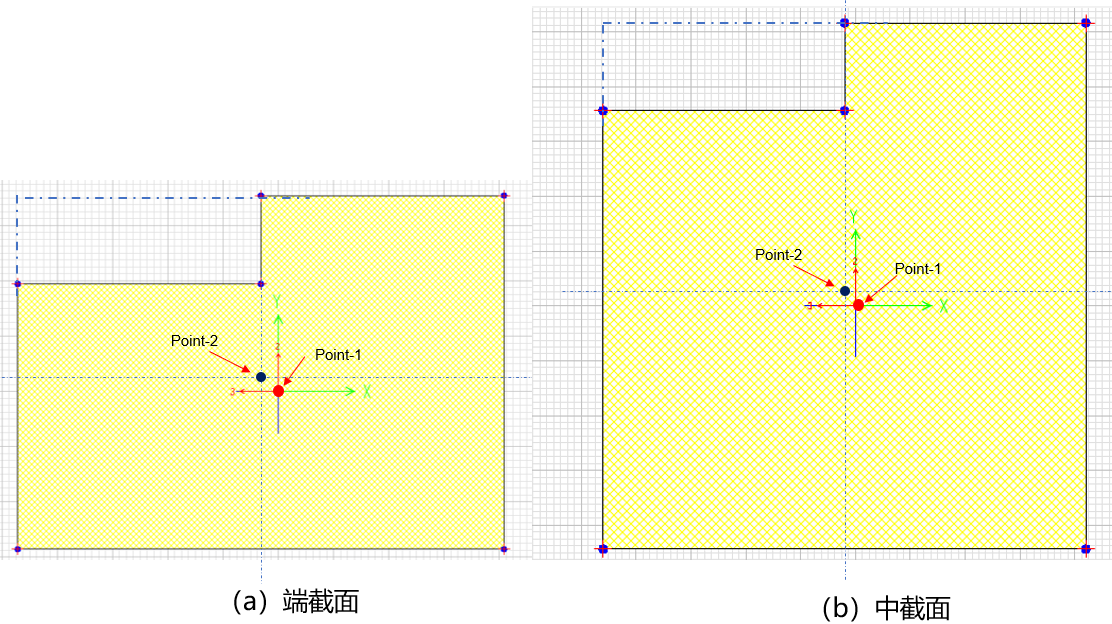

上述問題與變截面構件的各段控制截面的插入點有關。L 形高低蓋梁的控制截面包括端截面和中截面，如下圖所示。以 DXF 形式導入 SD 截面設計器時，CSiBridge 默認將截面的局部坐標系原點設置在截面的形心處（即圖中 Point-1）并以此作為 SD 截面的插入點。
如果忽略 L 形截面中缺失的左上角，矩形截面的中心點為圖中 Point-2。導入 SD 截面設計器后的局部坐標系原點設置在 Point-2 并以此作為截面的插入點。此時，插入點和截面形心一致，在定義變截面時，各段截面左右及上下將是對齊的。
綜上，由于 L 形截面的形心 Point-1 異于矩形截面的形心 Point-2，以此定義的變截面構件存在“交接位置無法對齊”的錯開現象。

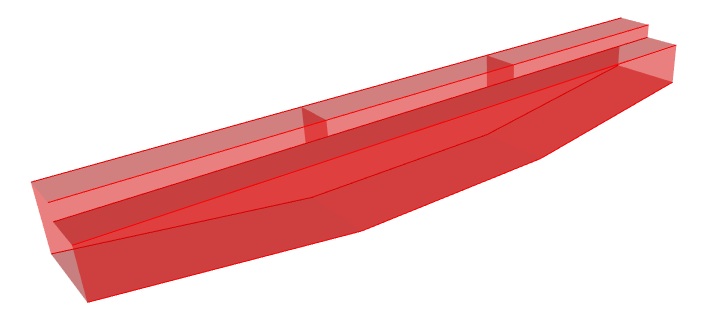

建議用戶在 SD 截面設計器中調整各個截面的坐標原點，由 Point-1 調整到 Point-2 后的高低蓋梁如下所示。
