問題描述：

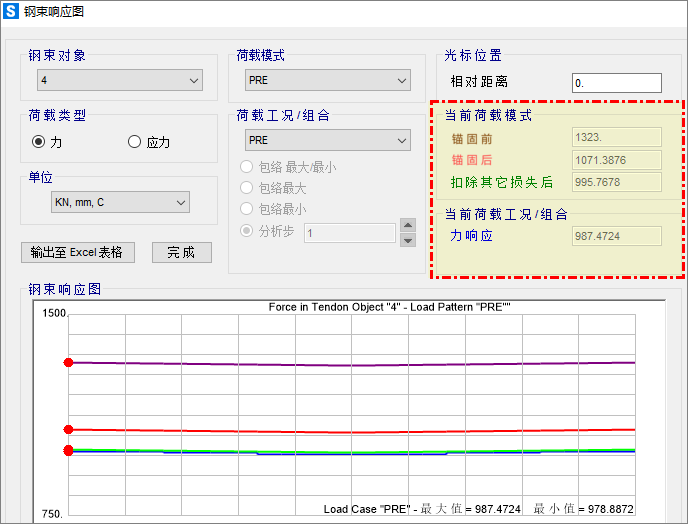

含有預應力鋼束的模型運行完畢后，可以查看相應的工況下預應力的損失，如下圖所示。圖中程序輸出了多個預應力損失的數值，如：錨固前、錨固后、扣除其他損失后、力響應。這些數值分別表示的含義是什么？
解答：

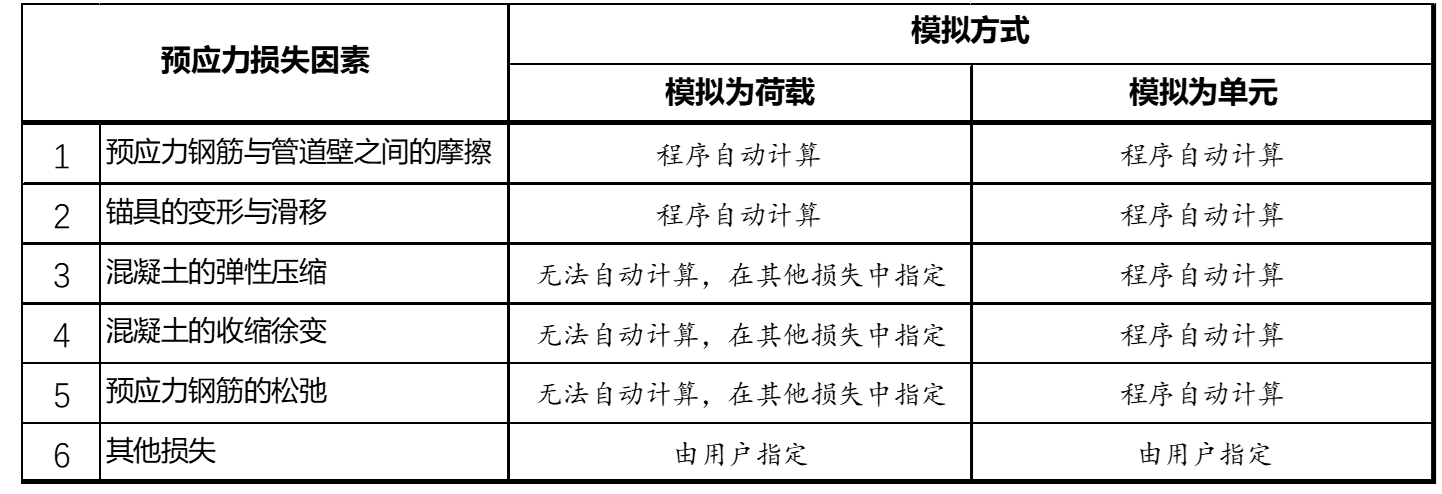

在 SAP2000 及 CSiBridge 中鋼束可以采用"荷載"或是"單元"模擬，定義好預應力損失參數后程序會自動考慮預應力損失。關于預應力損失參數的定義可以參考知識庫文檔”鋼束預應力損失參數定義“。對于不同模擬方式，考慮預應力損失的方式不同。鋼束模擬方式與考慮預應力損失因素之間的關系如下表所示：
注意: ⑥ 其他損失一般由用戶指定，該部分損失會自動疊加由程序計算的 ①+②+③+④+⑤ 引起的預應力損失。鋼束模擬為"荷載"時由 ③+④+⑤ 引起的預應力損失程序無法自動計算，因此一般由用戶在⑥ 其他損失中指定。而當鋼束模擬為"單元"時，程序會自動計算 ③+④+⑤ 引起的預應力損失，因此一般不需要指定。
程序中預應力損失分兩類顯示：
【當前荷載模式】中計算的預應力損失是由于鋼束滑移及錨固等因素造成的，包括摩擦滑移、錨具變形鋼筋回縮和接縫壓縮以及在預應力損失參數中定義的其他損失引起的。
-

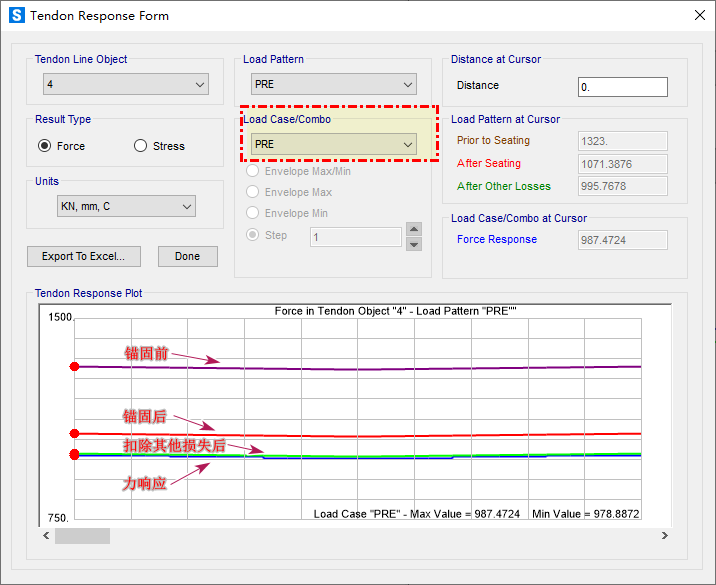

錨固前（Prior to
Seating）：表示預應力張拉后，扣除了 ① 預應力鋼筋與管道壁之間摩擦引起的預應力損失，此時鋼束的預應力數值采用視圖中采用紫紅色線條表示；
-
錨固后（After
Seating）：表示鋼束錨固后，扣除了 ① 預應力鋼筋與管道壁之間摩擦引起的預應力損失+ ② 錨具的變形與滑移引起的預應力損失，此時鋼束的預應力數值采用紅色線條表示；
-
扣除其他損失后（After Other
Losses）：扣除了 ① 預應力鋼筋與管道壁之間摩擦引起的預應力損失 + ② 錨具的變形與滑移引起的預應力損失 + ⑥ 其他損失引起的預應力損失，此時鋼束的預應力數值采用綠色線條表示。
【當前荷載工況/組合】中計算預應力損失考慮了與梁體的協調變形，與該窗口中選擇的“荷載工況與組合”相關。在對應的工況或是組合下程序會自動計算：①+②+③ 混凝土的彈性壓縮 + ④ 混凝土的收縮徐變+ ⑤ 預應力鋼筋的應力松弛引起的預應力損失，預應力鋼束有效預應力在圖中采用藍色線條顯示。
