問題描述：
在預制混凝土I型肋梁橋建模時，選擇“Precast Concrete I girder”主梁截面。在主梁截面定義窗口中，可直接定義該主梁的預應力鋼束布置，該鋼束是如何定義的？
解答：
預制混凝土I型肋梁一般采用先張法施加預應力，與后張法鋼束布置不同，先張法鋼束多采用直線布置或折線布置。為方便此類預應力鋼束的定義，程序在“主梁截面”選項卡中設置了相應的鋼束定義模板，可快速定義。注意 ：這里僅能定義直線鋼束或是折線鋼束，無法定義曲線鋼束。曲線鋼束可以在【橋?qū)ο蟆窟x項卡“鋼束”中定義。
程序中依據鋼束是否為直線及是否為全粘結可將鋼束分為四類：
-
Straight: 平直預應力鋼束。
-
Harped: 折線預應力鋼束。
-
Debonded: 非全粘結平直預應力鋼束。
-
Harped and Debonded: 非全粘折線預應力鋼束。
其一般定義流程如下：
1.指定鋼束軸網點的位置

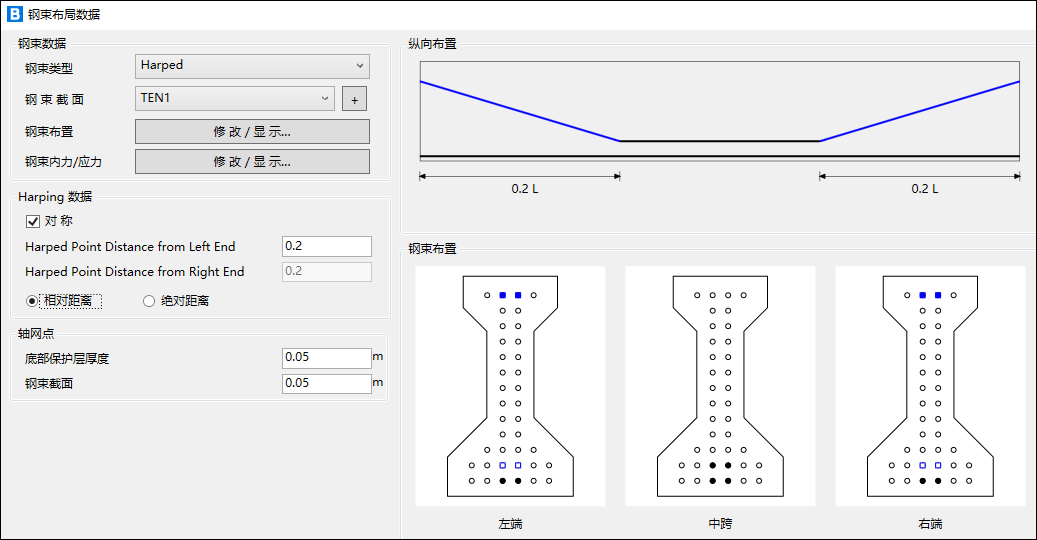

在【軸網點】中，輸入“底部鋼筋保護層的厚度”及“鋼束間距”，程序自動由此確定各個鋼束可布置的軸網點。例如將底保護層厚度設為0.04m，將鋼束間距設為0.08m，此時程序會在I型梁肋范圍內，采用小圓圈顯示出可布置鋼束位置的點，如下圖所示。
其分布規則為：軸網點按照行列布置，行列的間距均為鋼束間距。其中鋼束第一行距截面底的距離等于保護層厚度，這里為0.04m，其他行依次按鋼束間距0.08向上布置。列按截面中心線對稱布置，左側及右側第一列距離中心線的距離為1/2鋼束間距，對于該模型其間距為0.08/2，其具體分布形式如上圖所示。
2.指定平直預應力鋼束位置

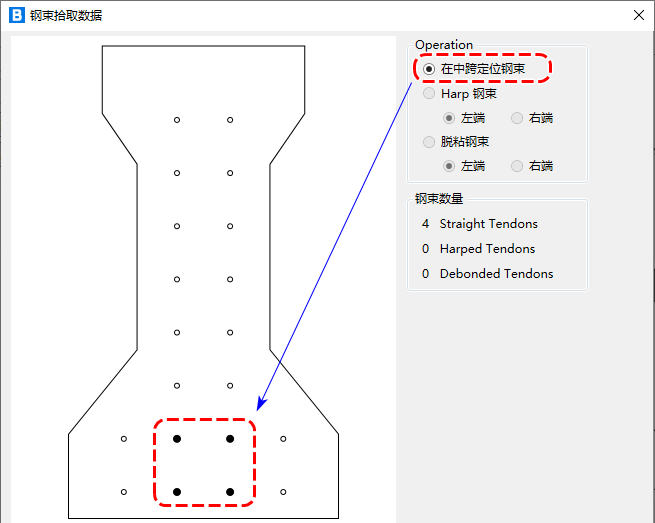

將鋼束類型設為“Straight”，然后選定鋼束截面，在鋼束布置右側，點擊“修改/顯示”。點擊鋼束相應位置處的軸網點，軸網點由空心圓變成實心圓，則表示該位置處布置了鋼束。如下圖中布置了四束鋼束，左側會顯示鋼束與梁的相對位置關系。平直鋼束僅需定義跨中位置處的布置，因此右側“operation”中僅選項“在中跨定位鋼束”可選，其他選項均為灰色，不可選。
3.指定折線預應力鋼束位置
將鋼束類型設為“Harped”，然后選定鋼束截面。在鋼束布置右側，點擊“修改/顯示”。首先確定“Harped”鋼束在跨中的布置，然后再定義“Harped”鋼束在端部的布置。

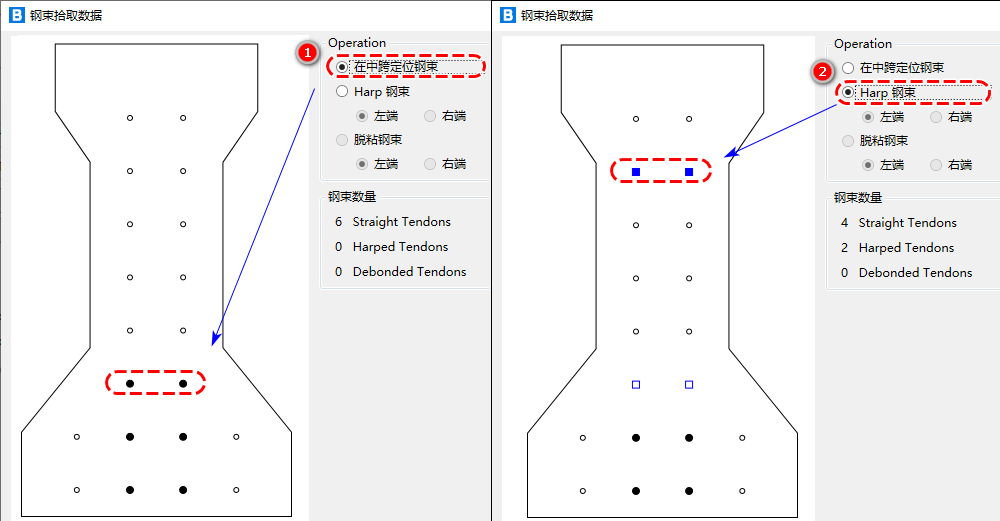

如在四根平直鋼束上側布置兩根折線鋼束，定義步驟如下圖所示：步驟1，首先指定跨中鋼束位置，選擇相應的軸網點確定鋼束位置，選中之后該軸網點會變成實心圓。步驟2，定義兩端鋼束位置，在“operation”中選擇“Harp鋼束”，此時斷面視圖切換為梁端截面，點擊鋼束在梁端截面對應的軸網點，選中后該點會變成藍色。同時該折線鋼束在跨中截面對應的軸網點會變成藍色小方框，表示與端部鋼束的對應關系，具體如下圖所示。

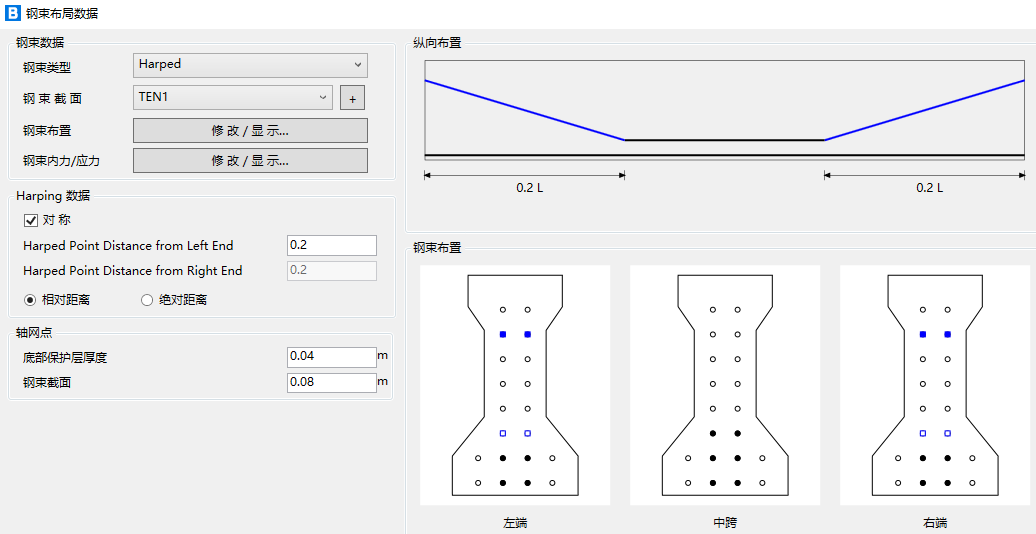

步驟3定義鋼束彎折起點，可以采用絕對值或是相對值的方式表示，這里采用相對值方式定義，彎折點的起點為0.2。定義完成后，在右下側會顯示鋼束的縱向布置及各個斷面的布置，如下圖所示。點擊確定即可完成鋼束的定義。
這四類鋼束中“Straight”和“Debonded”兩類鋼束的定義方式類似；“Harped”和“Harped
and Debonded”兩類鋼束的定義方式類似。不同的是，非全粘預應力鋼束需要指定粘結點距離梁端的距離，這里不再贅述。
