問題描述：
索單元常用于大跨斜拉橋和懸索橋當中，在SAP2000及CSiBridge中在繪制索單元后，用戶需要定義索的初始幾何信息。在【編輯索的幾何數據】對話窗口中，索的初始幾何信息如何定義，相關參數的含義是什么？
解答：
索是柔性結構，僅能承受軸力的作用，無法傳遞彎矩及剪力。索結構的幾何形狀與其受力狀態和空間位置息息相關，兩者存在著顯著的非線性關系。由于索單元在受力后其幾何形狀是依據荷載的分布來變化的，在繪制構件時無法確定索的最終形狀。但是無論索的幾何形狀及荷載分布如何變化，索的無應力長度是不變的。在軟件中形狀計算器最終確定的是索的無應力長度。
對于索單元來說在索端張力、索的水平張力、跨中垂度、或懸索長度任一參數確定的條件下，即可確定唯一的索線形，反過來也是成立的。對應的，在幾何形狀計算器中，有多種方式來確定索的初始幾何形狀：如Cable-Tension
At i-End、Cable-Tension At J-End及一些其他方式，通過用戶指定的邊界張拉條件或垂度等條件，軟件會算出索的無應力長度，當然用戶也可以直接指定無應力長度。
需要注意的是，這里計算的形狀并不發生在任意工況中，且計算的索力也不是直接作用在索上。形狀計算器只確定索的無應力長度，而索的變形形狀和承受的荷載由具體的荷載工況中結構的行為確定。
理解了索單元【形狀計算器】的最終目的后，在【編輯索的幾何數據】窗口的參數就比較簡單了。
在【編輯索的幾何數據】窗口中【索類型】中有多種方式方式來定義索的幾何形狀，求出索的無應力索長：
Cable-Minimum Tension At I-End： 當i端張拉力最小時對應的索長；
Cable-Minimum Tension At J-End ：當j端張拉力最小時對應的索長；
Cable-Tension At I-End：輸入i端張拉力；
Cable-Tension
At J-End：輸入j端張拉力；
Cable-Horizontal
Tension Component：輸入水平張拉力分梁；
Cable-Maximum Vertical Sag： 輸入最大垂度；
Cable-Low-Point
Vertical Sag：輸入最低點垂度；
Cable-Undeformed
Length：輸入無應力索長；
Cable-Relative
Undeformed Length：輸入相對弦長的應力索長；
以上這幾種定義方式雖然從不同的角度來描述索在繪制時的狀態，但是其核心的內容都是求解索的無應力長度。現在通過i端張拉（Cable-Tension

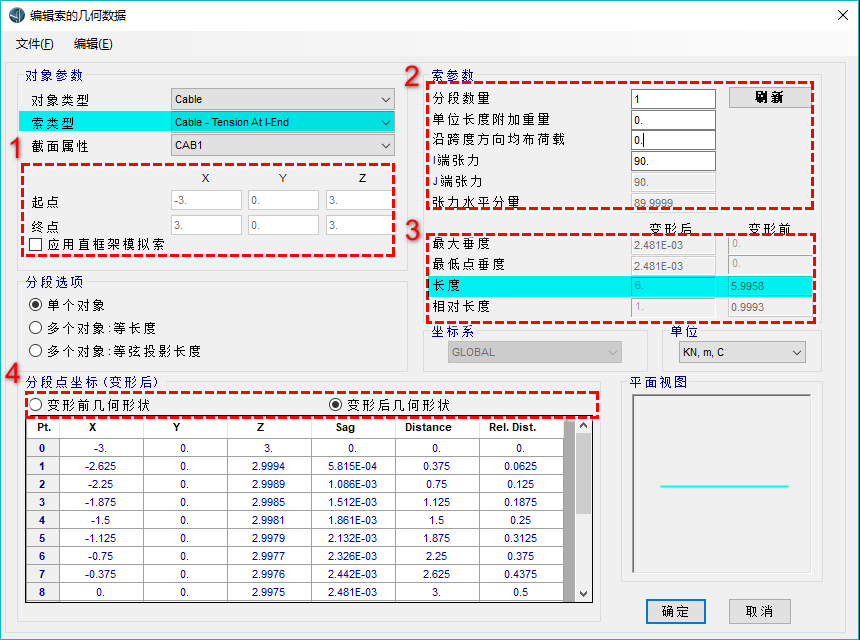

At i-End）的方式來簡要說明索的初始幾何信息的定義，其他幾種定義方式類似，這里不重復介紹。具體定義窗口如下所示。
-
繪制索單元時，用戶通過連接兩個節點的方式來繪制。紅色選框1中，會顯示索單元兩端的兩個節點，通過兩個節點坐標可以得到索單元的弦長（兩端點的直線距離），上圖中索的弦長為6m。軟件也會計算出索在變形前的及幾何形狀，勾選紅框4中的變形前幾何形狀，即會顯示各個剖分節點坐標。
-
這里通過輸入i端張力方式來定義索的無應力索長，因此還需要輸入索i端的張拉力，輸入張力為90KN。此時程序會依據索的自重、空間位置，以及張拉力，計算出索j端的張拉荷載、索變形后的垂度長度、形狀等信息，如紅框3中所示。其中最重要的信息為紅框3中的變形前的索長，該索長即為索的無應力索長。
-
在分析時，程序?qū)⑺饕詿o應力索長的長度添加于結構當中，如索兩節點之間的弦長大于索的無應力索長，此時索為張緊狀態，如弦長小于索長，索為松弛狀態。如上圖中，索的無應力索長為5.9958，而弦長為6m，則說明索是張緊的狀態。
